请教CST MWS的后处理中能否像hfss那样求出一个小区域的功率值
05-08
请教CST的后处理中能否像hfss那样进行积分求出一个小区域的功率值
可以,但是要提前建立一个face。这个face包含你需要计算的区域。
可以,首先设置Power Flow监视器和包括你要求的计算区域的Face,仿真结束后,用后处理模板中的面积分功能,对该face做功率流密度积分,就是功率,但该face面上的网格划分要密。
我用Extrude Curve to Face的方式画了一个立方体面,可是为什么求出的功率是零啊!我是在偶极子天线的那个例子上做的,不知道怎么回事
我设立了数据面,可是求出的功率是零,不知道是怎么回事啊!急求
Power Flow是矢量的,检查一下你设置的面与Power Flow的方向,还有你对Power Flow的哪个量做的积分啊?
把模型传上来,看看你face的设置

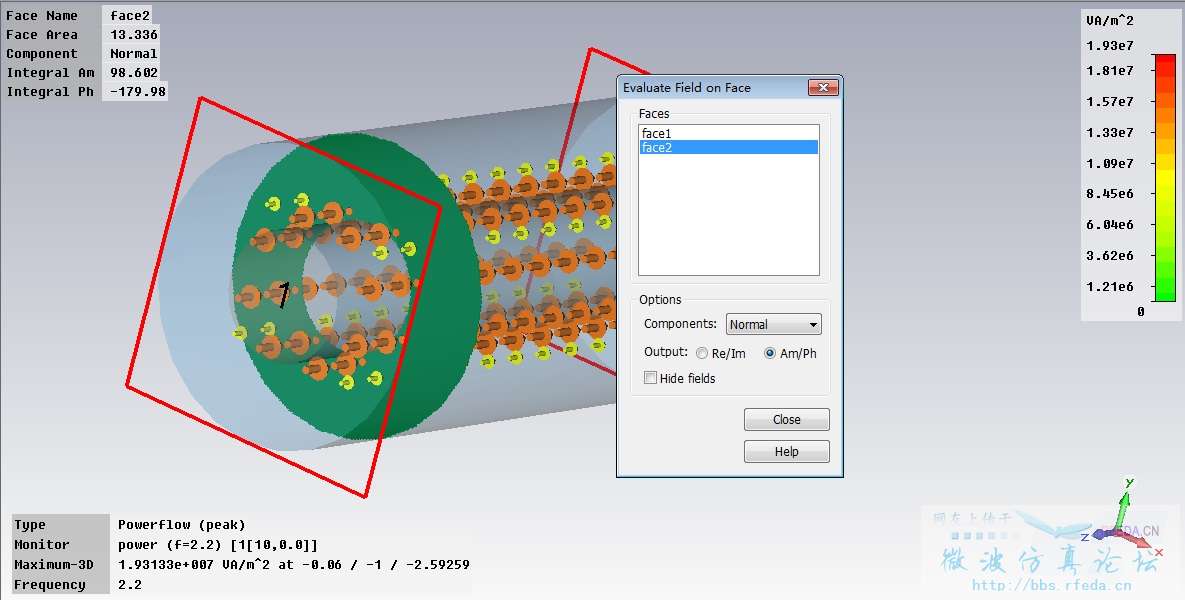

我简单做一个同轴线的Power Flow面积分例子,供参考:
输入功率:100W
Integral Am就是积分功率
face2这个面的网格划分越密Integral Am的值就越接近100W,数值积分造成的哈!
