CST MWS Dipole的激励问题

05-08

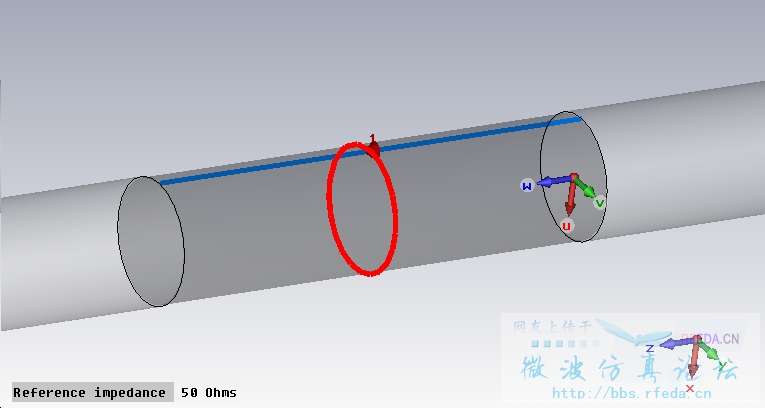

CST的example中的例子single dipole，到底该如何进行激励设置，图中的红圈是怎么设置出来的
谢谢
好象一般的选取discrete port都不能弄出来
希望大神帮忙

这个离散端口是面端口的。
选中一条edge和一个point，然后单击discrete port，就可以建立这样的端口了。

小编，不行啊，而且中間那段深色的做不出来
我现在连最简单的dipole都做不出啊
rod做好，中间切开，选中心点，做port的discrete port，但就是做不出example的图
cst的例子里好像故意删除了些东西
