CST MWS关于放置小天线的问题

   首先工作的频率范围是650-750Thz,我要在一个半径为46纳米的球壳中心再放置一个5纳米长的short diople antenna,请问是用pec棒中间留空隙加discrete port构成这个小天线吗?之后的仿真怎么划分网格啊，看起来discrete port 比小天线本身还大，这是什么情况?自己实在搞不明白啊。

跟我的问题好像.....小编这个是微球谐振腔?
关于dipole antenna的设置可以参见
wikipedia,抱歉我没办法直接发链接
小编方便的话能告诉我你做的是什么东西么?

很好奇，你那么小的天线能加工吗?有实物吗?还是纯粹理论研究?

CST 时域求解器不适合仿真这么小的天线

,有压力，这么小的尺寸，请小编咨询下有关的CST客服，看下他们给的回答如何。记得分享喔！

是一篇文献的重复，肯定能用CST做，作者就是用CST做的，是超材料的Shell-core  纳米天线设计。

那您的意思是其他的求解器可以吗，比如频域?

我做的只是理论，但实际上已经可以加工了，目前超材料都是加工出一些极其微小的特殊结构构成的。

不知道和我做的一样不一样
这个所谓的天线,应该是圆形谐振腔的内部激励源吧

对！请问您做过吗?求指点啊，不甚感激！

我正在做这个,略微有些了解..可能的话,可以和您交流一下
方便的话,不知道能不能把你说的那个文献告诉我一下...

再回一句,半径你是不是写错了....不是46nm而是460nm,我好像还没有看到过这么小的Microdisk....=  =

看看，学习下。

我不太懂天线，但是想说两句
这个问题是否可根据电尺寸等效为：
工作的频率范围是650-750Mhz,我要在一个半径为46mm的球壳中心再放置一个5mm长的short diople antenna。
这样的话，看起来似乎是能仿真的，因为其实对于软件来说，关键在于可比拟否，而非绝对尺寸的大小。

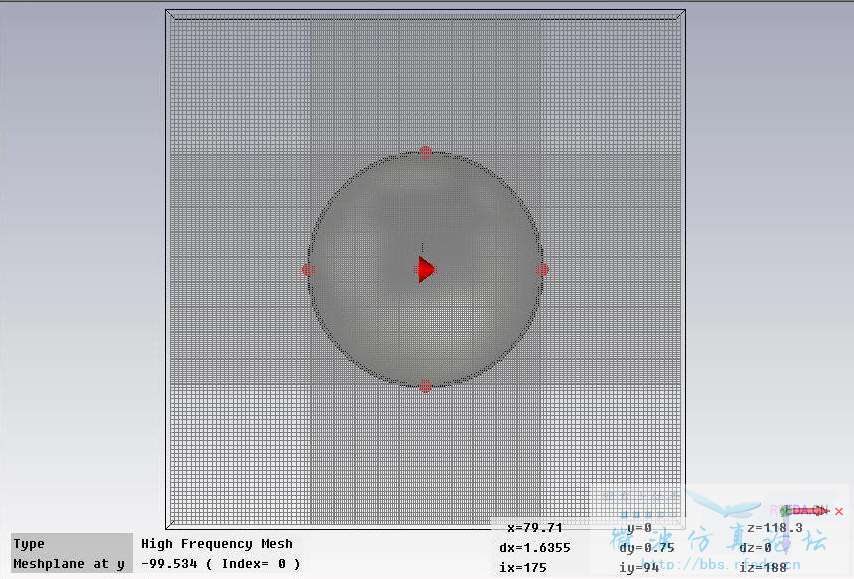

我按照我说的尺寸做了一下，网格设置为100/100，总网格600多万。
能够分辨出来5mm的antenna和1mm的球壳。

这么小的纳米天线啊。
