CST MWS仿真电小天线

05-08

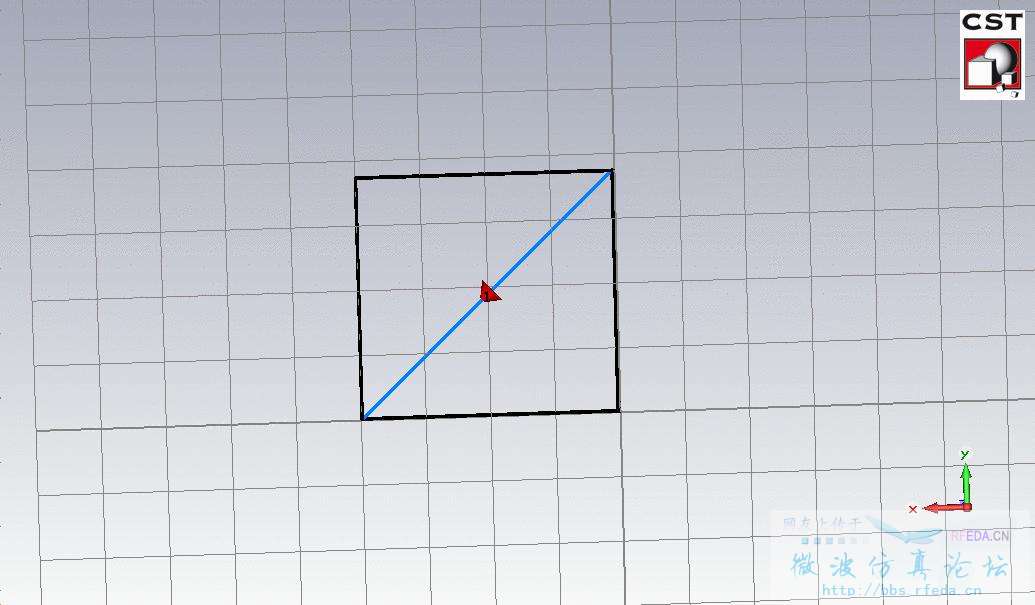

最近工作上需要仿真一种电小天线。波长为33CM。天线对角线尺寸为1CM不到的绕线线圈。请问仿真这样的天线需要注意什么啊?另外,由于天线尺寸问题,可能导致使用的离散端口在模型上看上去比天线还大。有对结果又影响么。大概模型如下图。


离散端口感觉是个数学模型。在你的这个具体问题中,使用离散口即使得出了比较好的匹配结果,但是具体实现中这个端口究竟是什么样的呢? 可能需要把实际端口模型一并考虑。

要注意网格的问题,可以自适应加密试试看。

谢谢,我这个模型是基于直接将天线集成在芯片(1平方厘米)输出引脚上的。所以你说的具体模型具体大概是哪些方面呢?

1楼大概是想问你在实际测量中天线的馈线要如何实现,如果和模型中的离散端口的这种方式不一致,你要如何确定不会带来(或者有多少)性能上的影响。
