CST MWS如何截取平面上的数据

05-08
我仿真材料的的功率损耗。请问如何沿某一方向截取10个平面,然后将各个平面上的数据导出?
我用file---export直接弄出一堆数据,并不是我想要的……
跪求大虾的指点!

你是点进如你所说的某个平面上的数据的结果图里,然后导出的吗?
如果是坐标系下的图表或者曲线,都可以导出为txt格式的ASCII,然后可以用OriginLab重新绘制比较

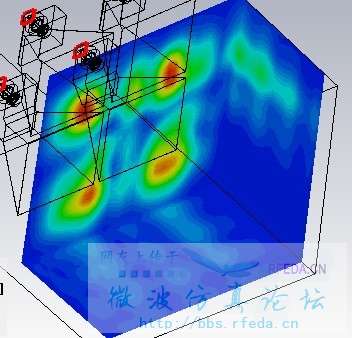

图中蓝色部分为材料。深度150mm。我要沿深度方向截取10个平面(每隔15mm截取一个),据以前参考文献,可以得到11×11×11个数据,但是我不会截取平面,也不知道可以弄出多少数据。


试试看"Display 3D Fields on 2D Plane"。

试试后处理,后处理里有类似操作,我用过,但是现在记不得了。
用后处理可以把各个平面数据都导出。

感谢各位的回答。我按照hefang的方法将问题解决了。

请问如何将解决的问题移到“已解决”啊

又看到小编的那个图,我想说的是,小编你的显卡好像有点问题。

《微波工作室用户全书卷二》的案例里面有,没好好学吧
