CST MWS封闭环境中信号的传播距离

05-08
不好意思,上次问了小编关于如何计算信号传播距离的问题,学会了使用远场POWER 模式来进行分析,但是根据我仿真结果和实验数据来对比,通过这个得出的应该是完全开放区域下的结果,想问下在封闭的空间应该怎么算呢?比如在一根圆柱体管道中一端是发射器,一端是接收器,我想仿真信号传播的距离,应该如何做呢?由于管道的边界尺寸的影响,跟开放区域肯定是有区别的,谢谢

用Probe应该可以。
CST MWS帮助文件《Probe – General》。

请问如果是在管道中放置PROBE的话,是在管壁上放置呢?还是在管道内

实物要在哪儿测,你就放在哪儿。

非常感谢小编,还有上次我问了在哪里调整激励信号的功率,你说是在EXCITATION LIST里面,我在HELP文件里搜索到了相关的的内容,是在Solve Transient Solver [Excitation list…]里面,但是我在程序 里打开Transient Solver 后找不到EXCITATION LIST,我是用的CST2009,可否告知我应该如何进入EXCITATION LIST,非常感谢

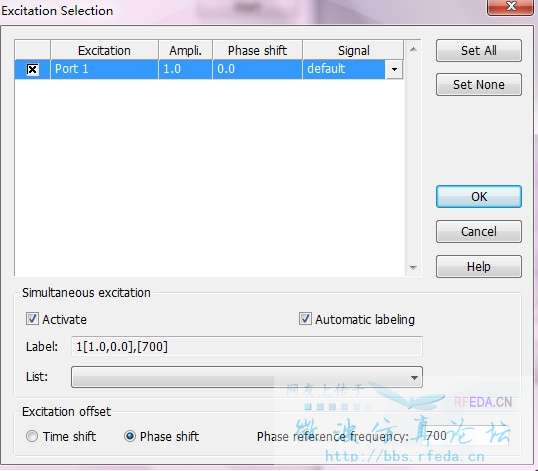

Source type选"Selection","Excitation List..."就可以被激活。



进入了EXCITATION LIST的列表,看了HELP文件,还是不太清楚功率应该在哪里设置

"Ampli."是幅值的系数。
请留意幅值与功率的换算关系。

哦,想问下这个幅值的单位是什么
应该怎么和功率换算呢

是电压。不是功率。

这两个不能换算吗?那请问我该如何调整激励信号的功率呢
还有一个问题,我按小编所建议的方法,设置了PROBE进行了模拟,得出了和天线不同距离的PROBE的MAGNITUDE IN V/M,请问一个点的幅值降到多少可以认为我的信号无法传播到?非常感谢

单位请参考CST MWS帮助文件《Reference Value and Normalizing》
换算关系请参考CST MWS帮助文件《Excitation Selection》
12楼的问题的思路和前面不是一样的么?如果你得到了某一点的场强(你需要确定是计算一个方向的场强还是计算三个方向的总场强)或归一化场强,对照你的指标要求看有没有低于接受灵敏度或者平均噪声功率或者自定义的其它电平值。高于,距离可以继续增大;低于,距离太远;等于,临界值。

我是这个思路,但是这个PROBE得出的结果是V/M,这是电压,我知道接收器的灵敏度,是功率单位,怎么进行比较呢
哦,我查到了,功率密度(w/平方米)== 信号强度(V/m)的平方/377,不知道是不是这个
这个377是自由空间的波阻抗,如果是在别的介质,我是不是要查不同介质的波阻抗
水的波阻抗我查不到具体的数值,请问有人知道吗?我查到波阻抗的计算方法是介质中的磁导率与介电常数的比值再开根号,这里的磁导率是相对磁导率吗?
在HELP里我查到振幅单位是1 sqrt(Watt),而在SELECTION里面算法是1/sqrt(watt),是不是就是说如果在SELECTION里面振幅是2,功率就是0.5W

在SELECTION里面算法是1/sqrt(watt),你在哪里看到的?
正确的理解应该是振幅单位是1 sqrt(Watt),即前面Watt是你要的端口输入功率,Watt=100W的话SELECTION里面Ampli就填10
给你个建议:添加Power Flow监视器,将能流密度数据导出,看天线位置处的能流密度。

哦,谢谢了,我是初学天线方面的知识,由于毕设时间比较紧只有一边学习一边做仿真,有些基础知识不是很清楚,谢谢指导
我现在通过PROBE的探测知道了信号在水介质中某一位置的信号强度V/M,通过信号强度的平方处以波阻抗得到功率面密度,然后乘以接收器接收面积得到功率和接收器灵敏度进行对比应该就可以知道是否可以接收到。但是我查不到水中的波阻抗,有人知道吗
