CST MWS强谐振天线该选用哪个求解器和什么模板?

05-08

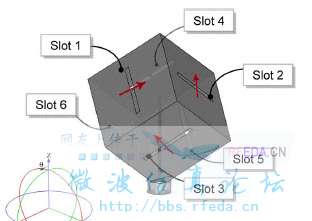

如图所示结构的天线,本身是一个强谐振腔,利用谐振缝隙辐射。本想用Resonator模板本征模求解,但是因为有辐射缝将背景材料改成Normal,并将边界条件改成open(add space)结果求解器提示:本征模求解器不支持open(add space)边界,无奈改用Antenna(horn,waveguide)模板瞬态求解,结果发现自适应网格优化收敛非常慢,delta S变化比较大,不知道这样求解出来的结果可信不?有没有更好的模板或求解器选择?望大家指教

个人意见仅供参考:
如果是窄带的话可以考虑Frequecy Domain Solver。
宽带的话可以考虑Transient Solver + AR-Filter。如果只考虑谐振频率的话,truncation error不影响谐振频率。

谢谢斑竹的建议。主要是研究谐振频率和S参数的10dB带宽,我准备多试试。本征模求解我打算在辐射缝处加波端口看看仿真结果,再试试频域求解,跟瞬态求解和文献对比一下

我也是建议用F Domain Solver,毕竟强谐振对于时域来说,资源消耗会大一些。
