请教CST MWS如何正确设置Waveguide PORT
05-08
我是使用的螺旋四壁天线的模型，在空气环境中模拟运行时候很正常，把螺旋天线放入一个圆柱铁管道中，准备进行模拟的时候就出现了如下图问题
请问下应该如何更改，才能让软件正常模拟。

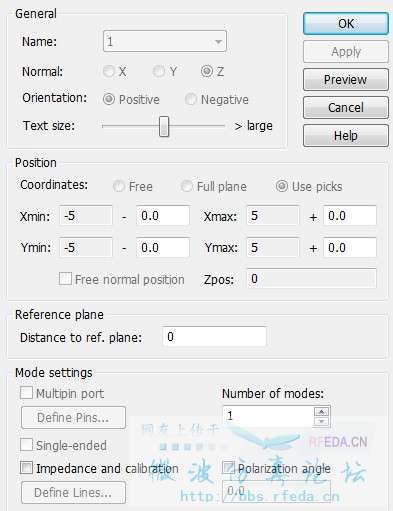

PORT图如下

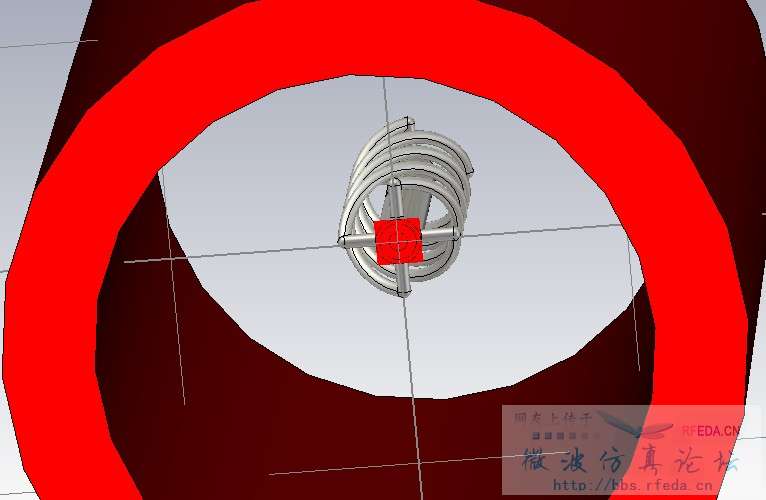

就是这样一个放置在铁管道中螺旋四臂天线
请问下应该如何更改，才能让软件正常模拟。
PORT图如下
mesh 加密?
port处的前三个网格要求均匀
看不到模型，不知道你的模型的端口处是什么样的结构。
就是这样一个放置在铁管道中螺旋四臂天线
边界如何设置的你?
这个截图看不到端口处的细节，有可能的话，直接上传文件最方便。
可能是网格设置的不够细吧！
