CST MWS 2010中,如何设置4个端口分别0、90、180、270度相移?
05-08
做4馈的圆极化微带天线,端口用的Discrete Port,4个端口加好后,发现不知道咋设置相移了...
搜索了以前的帖子,在一个帖子中看到说是 Solve--Transient solve--source type里可以设置,但似乎2010里找不到这个选项了···
还请不吝指教
非常感谢!
另外,如果设置了两个端口,比如等副同相的两个端口,Transient Solver里设置为All Ports后,发现软件会进行两次计算,一次是单独的Port 1计算,第二次是单独的Port 2计算,然后得出4个S参数,而且在查看天线的方向图是,软件也自动分成了分别1,2端口激励时,各自的方向图。如果我的目的是两个端口一起进行激励,查看总的S参数和方向图,是否有特殊的设置呢?还是说,我的理解有误..
在selection里能解决你的所有问题,看看help。
搜索了以前的帖子,在一个帖子中看到说是 Solve--Transient solve--source type里可以设置,但似乎2010里找不到这个选项了···
还请不吝指教
非常感谢!
另外,如果设置了两个端口,比如等副同相的两个端口,Transient Solver里设置为All Ports后,发现软件会进行两次计算,一次是单独的Port 1计算,第二次是单独的Port 2计算,然后得出4个S参数,而且在查看天线的方向图是,软件也自动分成了分别1,2端口激励时,各自的方向图。如果我的目的是两个端口一起进行激励,查看总的S参数和方向图,是否有特殊的设置呢?还是说,我的理解有误..
有这个啊。

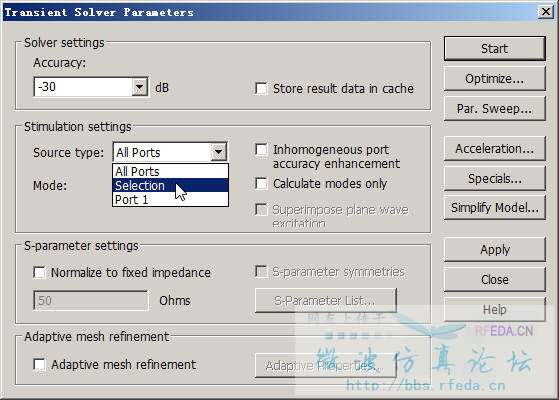

在selection里能解决你的所有问题,看看help。
Solve -> Transient Solver -> Excitation List...
CST MWS帮助文件《Excitation Selection》。
谢谢问题全部解决..
原来我也可以给别人加分的说,呵呵
