（求救）仿真天线的方向图？

在Project Manager窗口中，要在Radiation中选择Insert Far……，才可以看到远场的方向图

仿真方向图和是不是双频没关系吧。你遇到啥问题了?

说具体的问题吧！

这是我仿真几个图形，请大家点评一下。这方面我懂得很少，正在学习中，请大家多多指教，不胜感激！
[upload=2][upload=3][upload=4][upload=5][upload=6]
[attachment=18126]

这是我仿真几个图形，请大家点评一下。这方面我懂得很少，正在学习中，请大家多多指教，不胜感激！

[attachment=18131]

[attachment=18133]

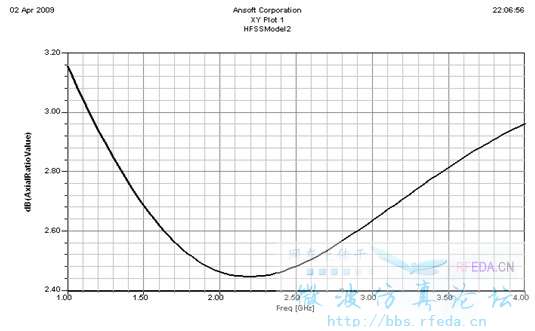

轴比带宽很好嘛

方向图怎么样?

方向图我们能怎么说呢
就看你的需要是什么

好多图片看不见哦。

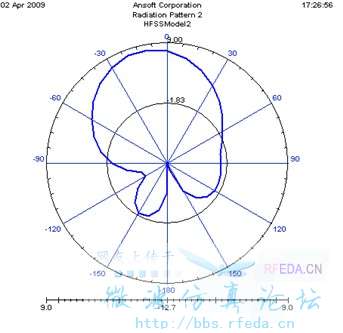

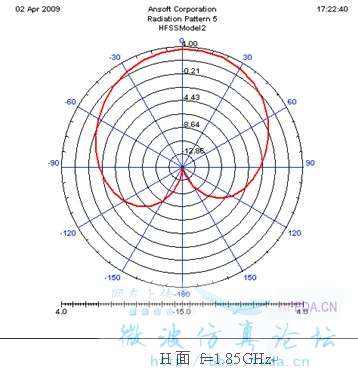

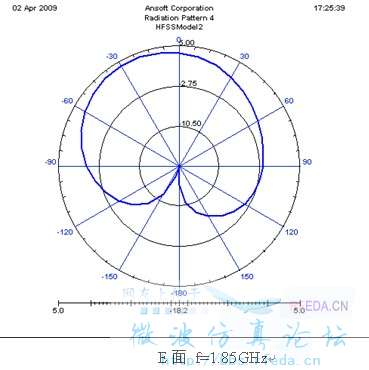

低频的方向图还不错，高频的方向图波束宽度比较窄，不知道你要多少。还有你的轴比带宽好宽啊。不知道是怎么回事。

谢谢大家了！轴比带宽很宽我是在贴片上截取了一个角。不过天线的增益不是很好！非常感谢大家的帮助！

方向图都是在单一的频点上的，自变量是角度

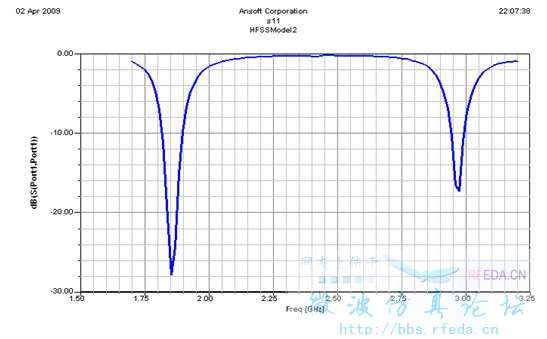

我设定的也是在单一频点上的。一个是在1.8多一个在2.9多。难道我仿真的方向图有错误吗?还有一个问题，我的这个贴片天线的增益太小了。如何能提高增益，怎么改进?请大家多多帮帮忙！谢谢！

要把你的模型或者照片发上来，再看怎么提高增益。

可是试一下，在地板的下面在加一层介质板，最底层也设置为地，可以将辐射到后面的能量发射过去，增益会有所提高。

这是我的天线模型。大家看看如何提高天线的增益。谢谢！
[attachment=18302]

[attachment=18304]这是我的天线模型。大家看看如何提高天线的增益。谢谢！ [attachment=18303]

[attachment=18305]不知道为什么我的图片传不上去！

[attachment=18322]这是我的天线模型。大家看看如何提高天线的增益。谢谢！
如果在下面加一层介质板的话，port和pin应该怎么办?

[attachment=18323]

[attachment=18324]

[attachment=18325]
