请教HFSS方针时 过孔是否可用金属柱 代替

05-08
以前没接触过类似孔的东西,问下软件高手!谢谢

试一下?

可以,我用悬置微带法仿真Mushroom-PBG结构时试过,两种方法都比较一致

it's ok for small vias to use solid cylinder as a substitute.

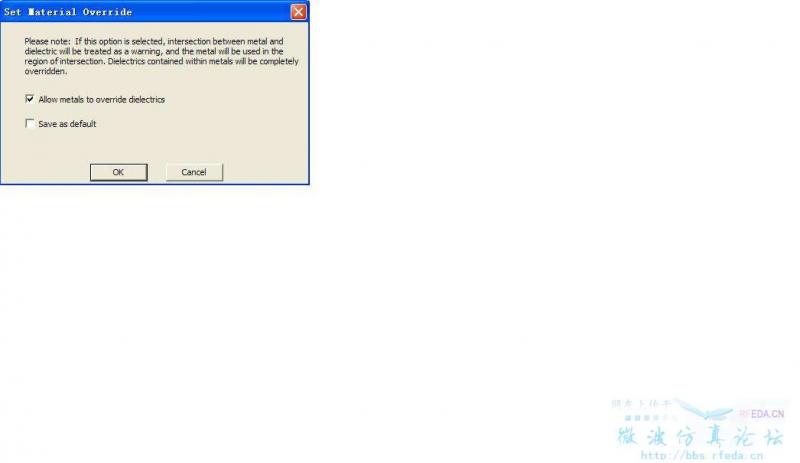

过孔的话在hfss11.1以后的版本里面你直接画一个金属柱子。然后把柱子设定为pec就可以了。上次去听hfss讲座的时候也问了这个问题。不过要在hfss里面设置一下。如下图


弱弱的问下。小编做SIW?

应该是这么设置的
