HFSS里面设置端口是什么意思?具体要设置在那个地方,只是一个点呢还是一条线(以微带馈电的天线仿真为例)?
端口当然是一个面喽,不是一点或线啦,可以设置成WP或者LP,天线仿真的例子不是很多吗,可以自己先照着做吗!

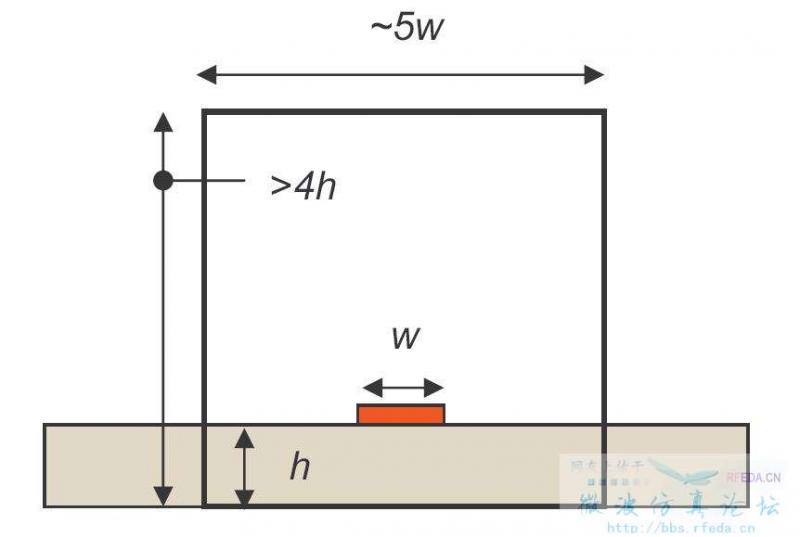

微带馈电是要在输入端面上画一个矩形面,宽度大致是五倍的微带线宽,高度为从地板向上四倍左右的基片厚度,画这样一个矩形,设为waveport就行了,端口积分线从微带线中心指向地板就行
至于为何选择五倍的宽和四倍的高,高度的选择是根据介质基片的介电常数而来的,介电常数越高,向外辐射的能量越小,高度就可以设得小一点。
宽度将会影响端口的阻抗和传输的模式,宽度越宽,则会激励更多的高次模,而如果设得比较窄的话,可能传输的模式会比较的少,这要看实际应该传输几阶高次模,来决定端口宽度。
对于一般问题,建议就设成五倍宽和四倍高
如果有图示就更好了。
汗
呵呵,很好的回复!
希望能对大家有用,呵呵,有问题还是要多交流呀
