请问要仿真一个滤波器内部1、2级谐振器耦合的频率响应怎么设置?
05-08
请问要仿真一个滤波器内部1、2级谐振器耦合的频率响应怎么设置?

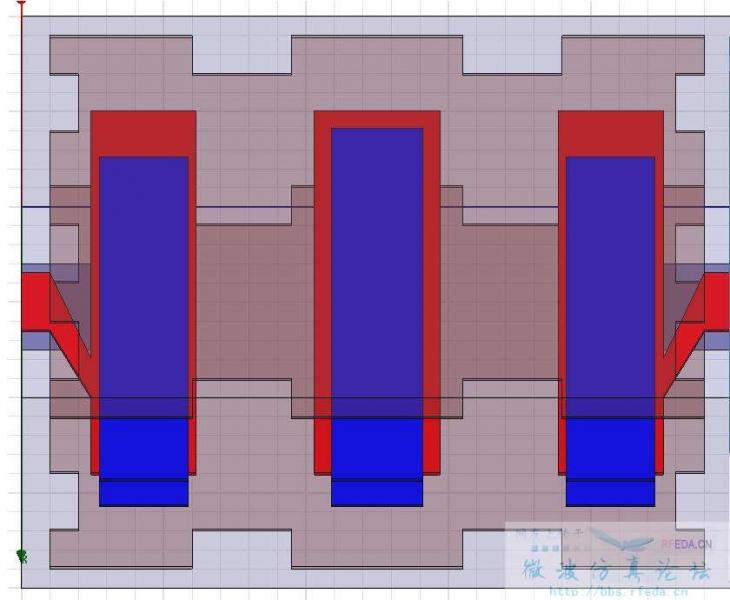

比如这样一个滤波器
比如这样一个滤波器
这个貌似很难啊,小编还是先自己做,遇到问题再提问吧。
你给的图看不清楚,但大体上应该是在输入输出端定义两个端口,观察S21随频率的变化。
要看到上面的结果.加两个端口一扫频看S21就可以了.也可以看到两个极点..如果是求耦合系数.要用本征模求解..
同问?。
