单模谐振腔如何看已经谐振?
05-08
单模谐振腔工作频率2450,Z轴方向的长度可调,怎么看Z轴多长时候谐振,是S11越接近1的时候吗?
请高手解答一下,谢谢了
请高手解答一下,谢谢了
谐振腔分为两种,像那个圆波导测频器就分为两种,一种是吸收式的,就是谐振的时候其吸收功率最大,而另外一种为反射式的,就是谐振时反射功率最大。所以看谐振频率只要看其S11峰值就行了。个人理解,呵呵
我模拟的是矩形波导,就看S11哪个点最大就ok是吧,谐振时候能保证里面的电磁场最大吗?
个人理解:谐振的时候,也不是腔体内部所有地方场强幅值都很大,只能说大部分地方是!
楼上说的没错,的确不是,但是场分布应该是最均匀最大,因为形成驻波导致波峰和波谷都加强,所以场值会加大
采用Eigenmode,从腔体的本征谐振频率上看
楼上的朋友是腔体已知,频率不知,然后用本征模式求出谐振频率
我的模型是腔体的截面已知,工作频率也给定了,然后对腔体长度设参数,求出当Z多长时谐振,应该不是一个问题吧...
顺便问句,怎么样看腔体的在2.45G下的S11?
在Eigenmode下,将Z长度设置为变量并参扫,看谐振频率的变化趋势。如果看S11也可,那就设置波端口扫频。

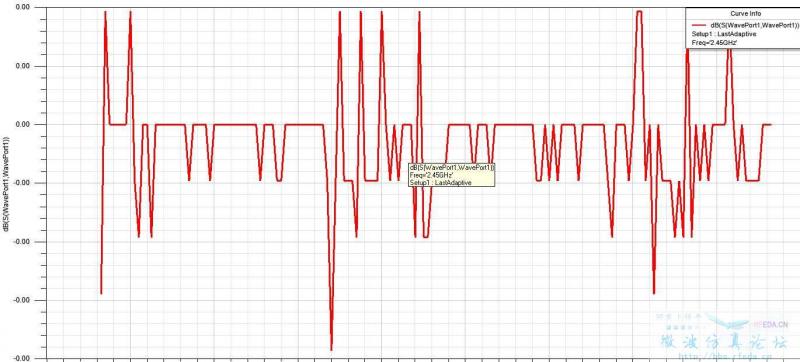

下图的横坐标是长度,纵坐标是db(S11)
请问能看出哪个点谐振?
我晕..我同意5楼的意见.看本征频率..扫一哈 Z 就可以看到是多长了.
可以求谐振频率.为何给定谐振频率不能求腔大小么?
已经搞懂了,谢谢楼上的朋友们哈..
