CST MWS仿真印刷偶极子时遇到的警告
05-08
警告如下:
Inhomogeneous material at open boundary detected. ( The structure must be indentical in the open boundary plane and the next two mesh steps. )
Location(s): xmin xmax

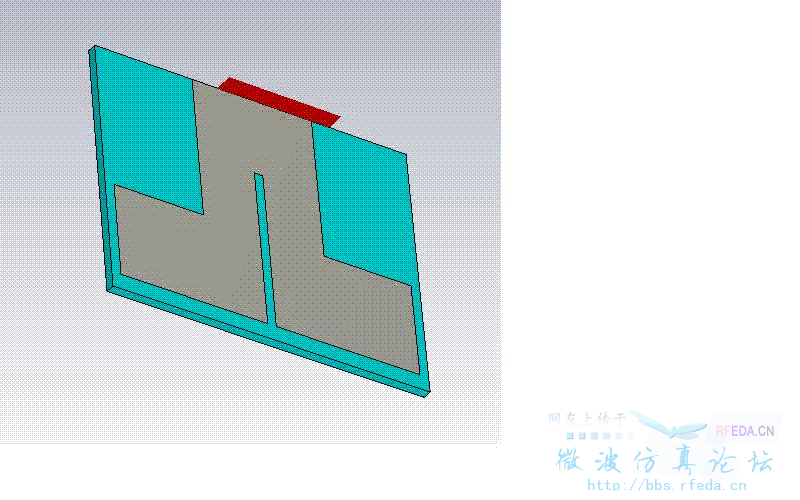

附图:
以前遇到这种问题时,增加波导端口的尺寸就可消除警告,但现在怎么改变尺寸,警告依然存在。我用的边界条件是open,也试过用open(add space),但结果不对。
请教大家,该如何解决?
Inhomogeneous material at open boundary detected. ( The structure must be indentical in the open boundary plane and the next two mesh steps. )
Location(s): xmin xmax

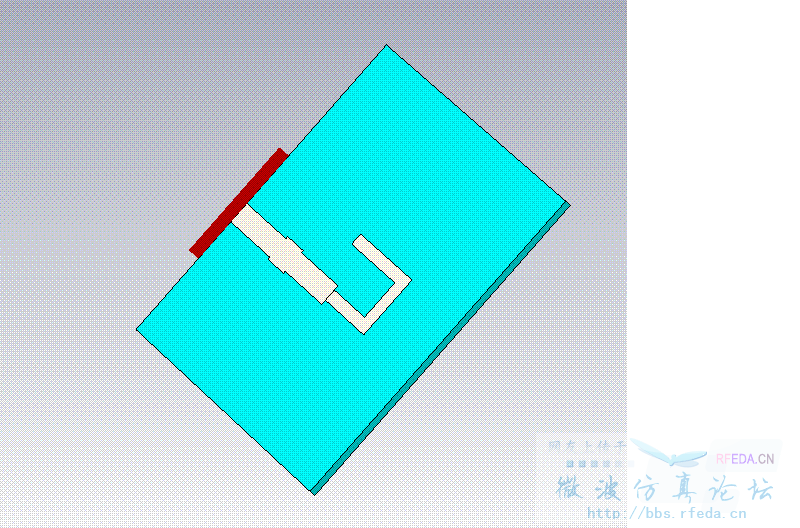

附图:
以前遇到这种问题时,增加波导端口的尺寸就可消除警告,但现在怎么改变尺寸,警告依然存在。我用的边界条件是open,也试过用open(add space),但结果不对。
请教大家,该如何解决?
CST在网格剖分的时候有这样的要求,在端口网格剖分中前3个网格尺寸是不允许有变化的,你可以增加你patch的厚度或者加密网格来解决这个问题
提示信息指的是open边界条件处有非均匀材料,只要想办法让边界处的材料一直就行了。
你这个是天线模型吗?如果是的话,应该使用"Open add space"边界条件。你说使用了这个边界后“结果不对”,是怎样的不对?
上次好像也有人遇到这个问题,当时我建议在周围画真空包围,这样才料就一致了,但是我没试过。另外对于共面线或者贴片天线的话,最大网格和最小网格比值设大点,具体设多少好,你可以查看贴片处网格划分情况,同时也可以局部加密
