CST MWS中touching the open boundary的警告问题

05-08
在做模拟的时候,用的材料是Gyrotropic(Biased ferrites),模拟的时候总是出现警告:solid1 touching the open boundary at Zmin has
very high losses. the accuracy may be degraded in this case.不知道哪位大侠碰到这样的情况没有,是什么原因造成的?

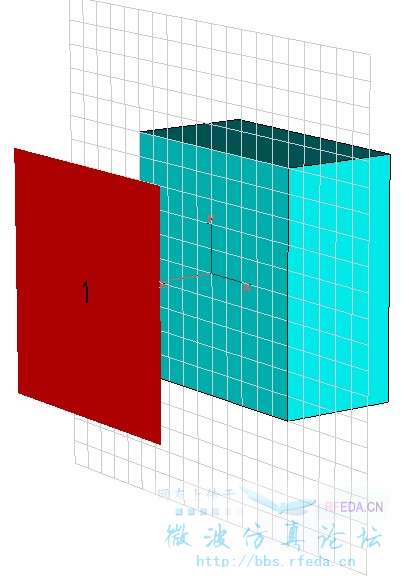

模拟结构见图。


是问理论原因还是解决办法?

请教一下:小编的波导端口是如何施加的?

理论原因也想知道,关键想知道解决办法。

波导端口是如何施加的?
我不是很明白你想知道的是啥?
就是波导口离材料6mm远,频率范围是0—5000MHz。

理论原因没有明确的解释,最好联系CST技术支持。
解决办法:不要让solid1接触到open boundary就可以了。
只不过,和2楼的问题类似:小编这么建立波导端口的目的是什么?

小编是想看看电磁波对材料的穿透特性吗?
应该用air 作为背景材料, 边界条件为open add space , plane wave 入射
open boundary 是不是只有在边界材料是 air  或 pec 时才能用啊, cst2011  关于plane wave 的设置项decoupling plane 的帮助中有
open boundary 的一点用法

什么是“边界材料”?没看到那一段帮助文件有写关于open boundary的用法……。

此类问题与波导端口是如何施加的有何联系呢
?

别让材料在那个方向碰到边界就好了
或者设成open add space
或者在background里面,zmin方向增加点空间

如果就是看透波的话,可以定义平面波,然后平面波入射方向定义open add space,电场极化方向和电场极化方向分别按照电壁和磁壁的定义定义。

非常感谢大家的帮助,我就是想先粗略的了解一下材料的电磁响应,然后就遇到了这个错误。

谢谢各位!
