CST MWS CPW模型电路仿真EMC出错
05-08
仿真论文上的模型,两根铜线作为传输线,PCB板(无地)作为基板,在两条传输之间一边加5V 10MHz 电源,一边加匹配负载。
边界条件为(Et=0)

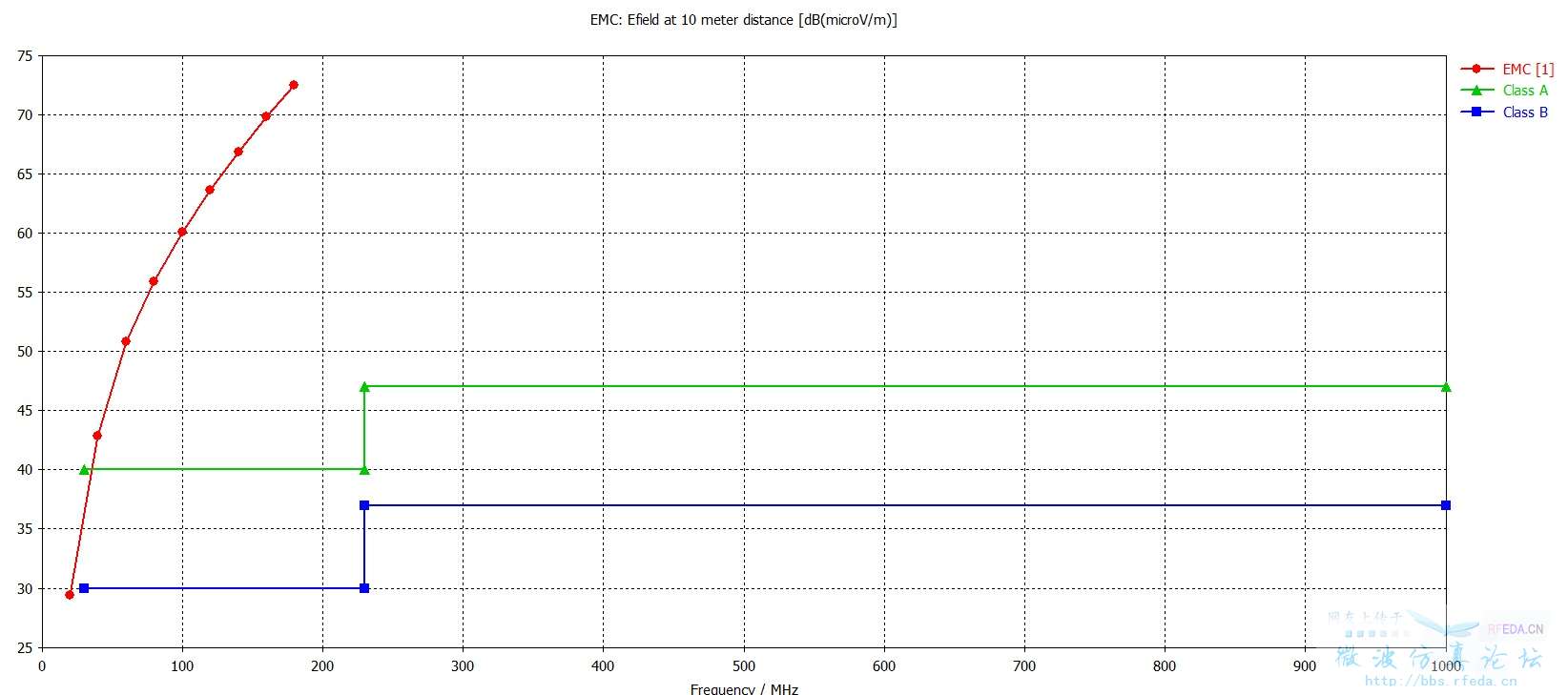

先进行 Farfield仿真,在进行EMC仿真,为什么结果特别高呢?这个模型有什么错误吗?
初学,请高手指导
边界条件为(Et=0)
先进行 Farfield仿真,在进行EMC仿真,为什么结果特别高呢?这个模型有什么错误吗?
初学,请高手指导

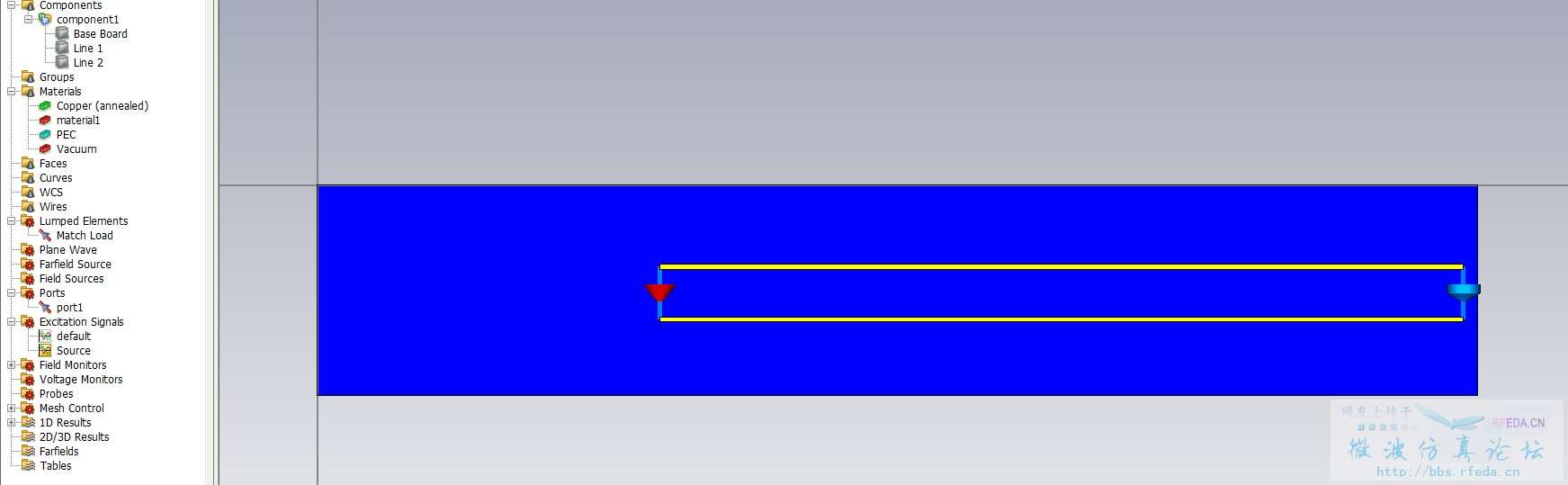

这是我的模型,求帮助!
建议你把模型和文章附带上,截图太小看不清楚。
为什么你觉得这个是CPW?“结果很高”是什么结果很高?
CPW是不带电源和负载的。
我仿真的是EMC,仿真结果比实际测量结果高出大约20dB ,小编可以帮看看吗?
1、没看到实测结果。
2、单位确认没搞错?
3、网格加密算一下试试
4、看辐射,边界不能都是Et=0,应为Open Add Space,或者只有一个Et=0
5、Good Luck。
仿真加的是什么样的激励源?确定和实际的激励源是完全相同的?
“CPW是不带电源和负载的”,CPW是不带电源和负载的什么?我们平时讨论的传输线结构哪个是自带电源和负载的?
最好把模型文件带上,看不到你的模型参数都是怎么设置的。
