CST MWS仿真天线阵怎么设置多个端口同时激励仿真?
05-08

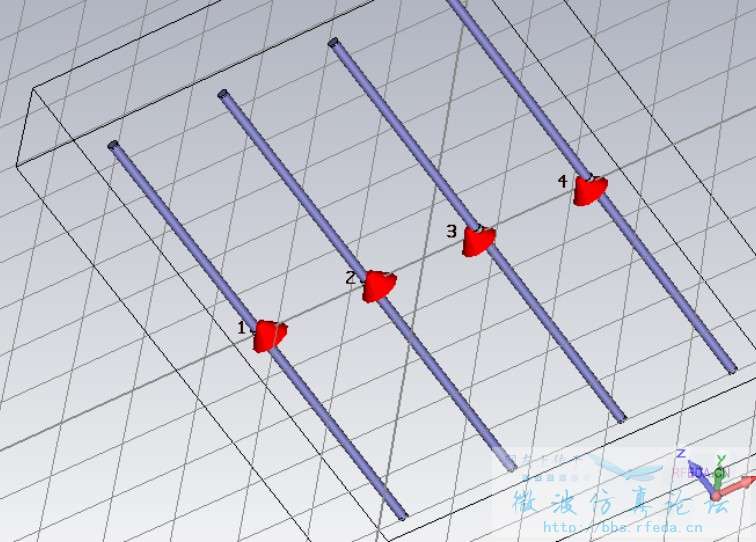

用四个线天线做的阵列,每个天线都加离散端口激励。

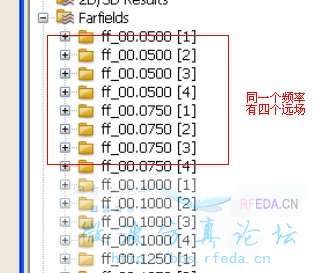

同一频率,仿真结果又四个远场方向图
仿真结果似乎是单个天线激励时的方向图,
怎么样才可以得到四个激励源同时激励的方向图? 求高手指点
同一频率,仿真结果又四个远场方向图
仿真结果似乎是单个天线激励时的方向图,
怎么样才可以得到四个激励源同时激励的方向图? 求高手指点
不知道,没用过cst
单击时域求解器会弹出求解窗口设置,在"Source type"选择Selection,接着打开Excitation List便出来激励设置对话框,在这里,你可以设置哪些端口被激励,可设置不同的幅度和相位。这样求解,每次的求解时间短些。这样算出的场是合并场。
在激励了所有端口之后,也可以在Results-conbine results,可以为每个端口设置不同的幅度和相位,也可以得到合并的场结果。
具体操作请参考CST初级教程后面的案例,里面有详细的教程。
初学CST者,建议认真读CST初级教程。
同2楼所说,可以的到合并场,不过貌似只是对波瓣图进行合并,对于电场,探针仍是检测到多个结果...不知道电场能合并不?
我试了下探针上的信号也是同时激励的共同作用,你的是什么意思?
在results-combine results-然后把你要的激历改成同样的辐度和相位就OK了
谢谢你胡答复
