CST MWS仿天线时接收天线怎么设置端口?
05-08
就是说要是在模型中同时创建发送天线和接收天线的时候,发射天线设端口的时候可以设置激励,那么接收天线怎么设置端口呢?怎么通过设置端口来体现它是接收天线呢?
加和发射天线一样的端口就可以,仿真的时候只选择发射天线的端口激励就可以了吧。在物理发射和接收是一样的。
想看看,了解一下情况
怎么没下文了。小编哪去了?光问没回复了
这个已经解决了,如果你想知道再PS我
对发射天线进行激励
请问小编怎么设置接收天线,在外部其他激励源作用时怎么看天线耦合的电流或功率,万分感谢
外部用什么激励呢?

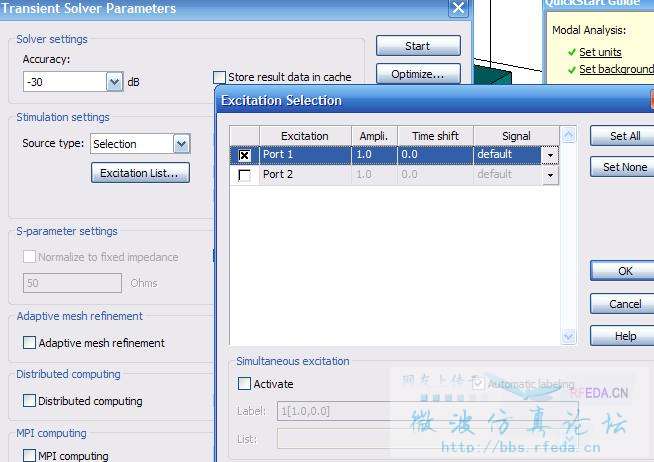

时域求解器,设置端口,设置激励的端口,图中就是端口1是激励,端口2是接收
想问下CST怎么加接收天线激励,如果按照小编这样设置,2端口的S参数怎么看?
不加激励即是接收啊。
