CST MWS画抛物面的问题
05-08

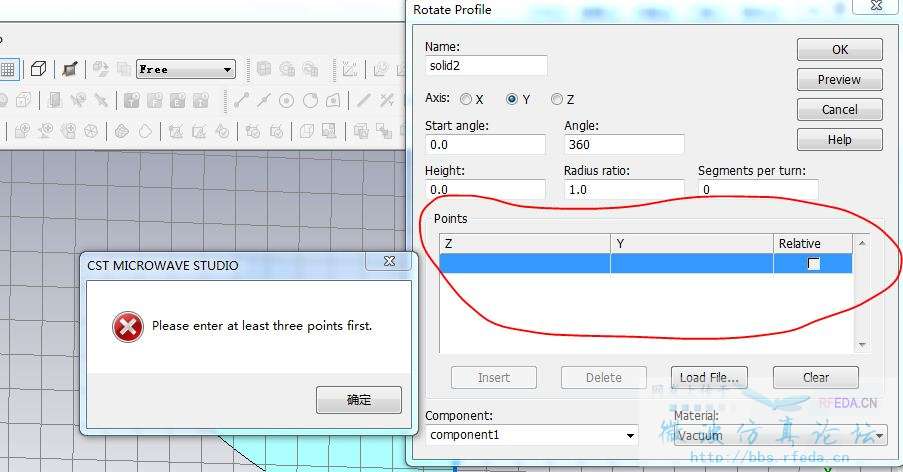

用CST2009想仿真抛物面天线,抛物面方程做好了,面也封闭了,就是没办法旋转成抛物面。我看例题都说直接点旋转键,然后选旋转轴,但我的CST2009还要输入什么至少三个点,弄了一晚上没弄明白,有谁用过的指导一下!
以前弄过 忘了
好好看看help应该能解决
没画过抛物面,看看有没有抛物面的Example。
把抛物面曲线闭合后,再把此曲线生成一个面(curves -> cover planar curve -> 双击你那条闭合的曲线 即可),然后对刚才生成的面旋转(先选中要旋转的面,然后objects -> rorate ,软件自动会弹出对话框提示输入旋转轴,点击“ok”关闭对话框,按下esc,随之出对话框并提示你选择哪个轴作为旋转)。
直接画一条抛物线,具体在macros~constructs ~~curves ~~~2d~~
然后把那条抛物线和做成封闭的,再将其变成面,选择“f”,再选择你要旋转的轴("e"),rotation,选择旋转360度即可
额 这个确实不知道 受教了 感谢小编
