请教CST MWS仿真端口选用问题
05-08
问题是这样的：

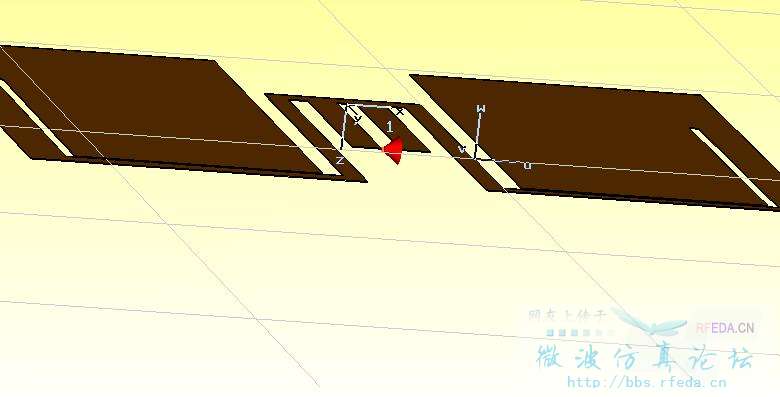

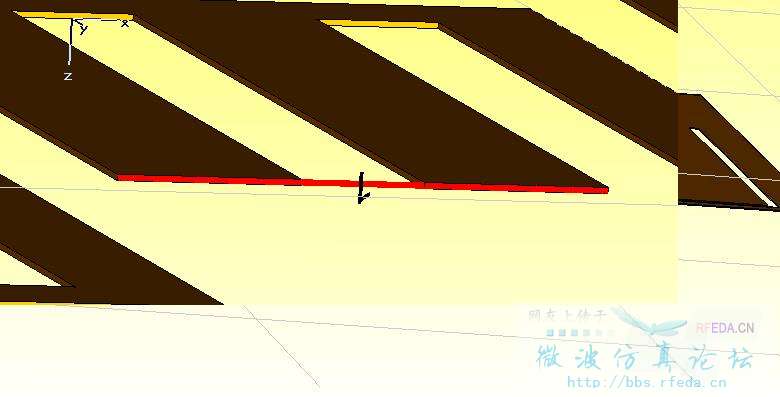

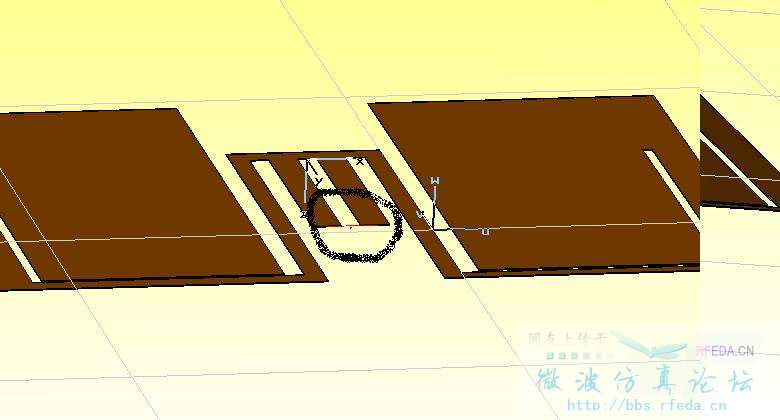

下面的图是按我个人理解设置的两种方式，离散和波导端口。我看资料说如果对S参数比较关心，尽量使用波导端口。但我的确对波导端口的理解不够深入，比如使用条件，使用方式等等，请高手指点一二呢，谢谢了。还有就是，怎么上传模型啊?公告说：先将模型在MWS打包（archive操作）可我怎么找不到这个操作啊。问题比较多，比较杂，希望大虾们别烦
下图的模型概述：一个在自由空间中的偶极子天线。其余环境均为系统默认（add space）
下面的图是按我个人理解设置的两种方式，离散和波导端口。我看资料说如果对S参数比较关心，尽量使用波导端口。但我的确对波导端口的理解不够深入，比如使用条件，使用方式等等，请高手指点一二呢，谢谢了。还有就是，怎么上传模型啊?公告说：先将模型在MWS打包（archive操作）可我怎么找不到这个操作啊。问题比较多，比较杂，希望大虾们别烦
下图的模型概述：一个在自由空间中的偶极子天线。其余环境均为系统默认（add space）
波导端口参考CST MWS帮助文件《Waveguide Port Overview》。
离散端口参考CST MWS帮助文件《Discrete Port Overview》。
打包操作：File -> Archive as...。参考CST MWS帮助文件《ArchiveProjectAs》。
关于你的这几张图：
离散端口：在不牵扯网格划分的前提下，这样的设置应该是可以的。
波导端口：端口尺寸太小，请参考上面的帮助文件内的建议尺寸设置。
小编这个dipole例子应该用discrete端口仿真。
个人感觉波导端口的应用常见于有波导，微带线等馈电结构存在的情形，且馈电面的场结构和波导端口的场结构要近似等同。
你这个只能用discreet port加吧，waveguide 设置太大了 会影响振子的
谢谢楼上各位的指点。
不过由于我没法实物验证。对自己的结果。担心啊。不知道哪位大侠有空，那天我传个模型。帮我分析下是否可靠。
