请教一下~PORT
在 四分之一波长的天线 之下

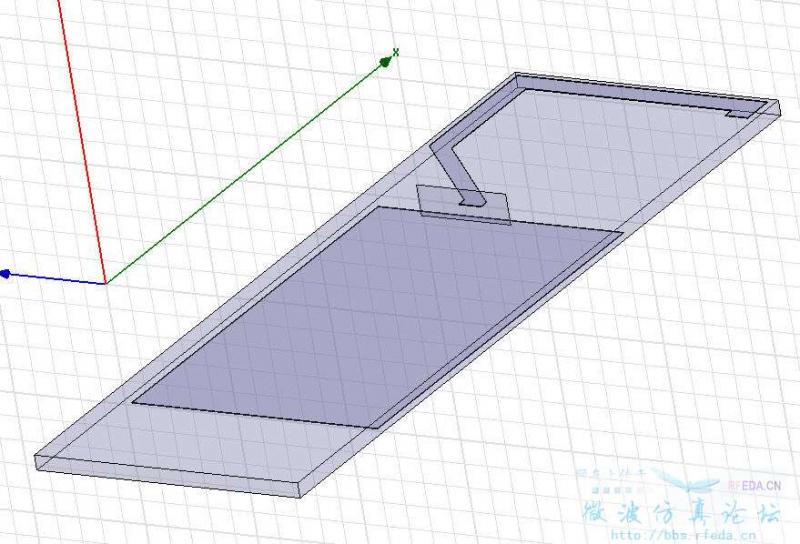

PORT的大小要怎样定义 (矩形的大小)

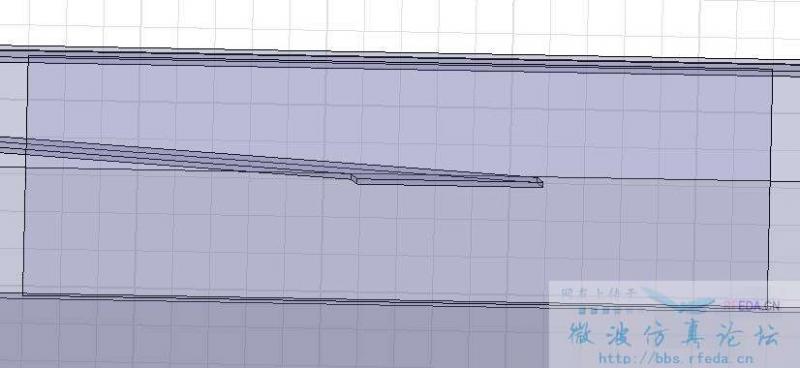

下面应该是要贴在substrate 和 gnd 交界处
上面要延伸出多大的矩形阿?
左右两边又要多大呢? 左边如果过大的话 就会超出 substrate 和 gnd 的交界处 这样还有意义吗?(因为实际的天线可能gnd的大小会下图还要小,可能只在feed 端的两侧多一些)

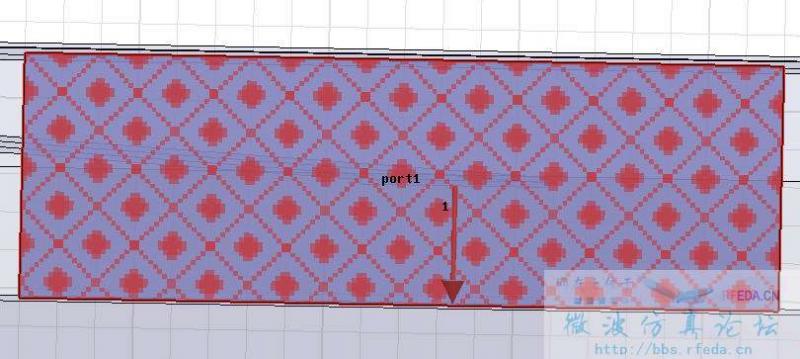

接下来就是 设定port 的 integration line 的问题
我的设定是向量从天线的feed 端流至 gnd
还是要 由gnd 流至 feed端?
还是由 port 的矩形下端(gnd)往上流至矩形的上端中间跨过feed 端?
(其实我有试过,结果都不大一样)
谢谢
在 四分之一波长的天线 之下
PORT的大小要怎样定义 (矩形的大小)
下面应该是要贴在substrate 和 gnd 交界处
上面要延伸出多大的矩形阿?
左右两边又要多大呢? 左边如果过大的话 就会超出 substrate 和 gnd 的交界处 这样还有意义吗?(因为实际的天线可能gnd的大小会下图还要小,可能只在feed 端的两侧多一些)
接下来就是 设定port 的 integration line 的问题
我的设定是向量从天线的feed 端流至 gnd
还是要 由gnd 流至 feed端?
还是由 port 的矩形下端(gnd)往上流至矩形的上端中间跨过feed 端?
(其实我有试过,结果都不大一样)
谢谢
