HFSS 11导入CAD格式图纸的厚度问题

05-08
我这之前使用HFSS 9.0, 9.2时导入AUTOCAD格式图档后在HFSS中是显示是Plane(平面)的,很方便使用, 但用了HFSS 11后发现导入后显示是厚度0.1mm的实体(Solid),而且厚度无法编辑, 虽然导入时我也选择了"作为2D图导入"的选项. 请高手指教如何解决此问题.
谢谢!

可以用其它软件生成3D图,直接导入HFSS

谢谢楼上仁兄的回答,虽没有解决我的问题,但总算有回复了,使我几乎论坛求助失去信心和兴趣时又重燃希望。期望更多高手的指教。

我也遇到了同样的问题,采用了一个比较笨的办法。画一个一定厚度的立方体,用0.1MM厚度减去该物体,剩下你需要的厚度。

厚度可以使用scale命令 来改变厚度

厚度是可以编辑的,这个厚度是hfss11给的变量设置成的
只要改变这个变量就可以改变厚度

在HFSS菜单下的design properties中点击厚度然后修改就可以了

在scale中改变厚度变量Z提示错误  不能更改啊

6楼是正解  顶

感谢大家的回复,6楼的方法我试过了,未成功,因为我根本就未使用参数来指定厚度,如果是HFSS11中有系统参数可以设定也许可以解决此问题,但我未找到何处设置。
目前我的解决方法是这样的:把导入后有厚度的实体上自己想要的一个面选中,然后利用右键菜单Edit-Surface-Detach Surfaces命令把此面与实体分离,这样它就会成为一个单独的平面(sheet),再把实体部分删除即可。此法在导入的平面图有多个封闭区域(如阵列微带天线)时操作比较麻烦,但也可以达到目的。

我也遇到过这个问题,只要点击一下hfss"返回上一步"那个按钮,就由体变成面了,小编可以试一下。

?

比较好奇  还在找这个按钮

改命令是用来做比例放大

我也遇到相同的问题,但我是通过选择其中一个面,然后modeler-surface-sweep face along nomal

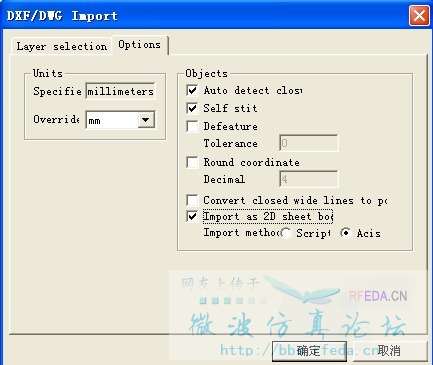

这个问题我终于找到办法了,在导入CAD图的时候,切换上面标签"option"--import method--script
这样导入的就是先导入平面,再拉伸形成体。这时可以改变拉伸厚度

用户被禁言,该主题自动屏蔽!

肯定需要图形闭合,否则无法生成3D的



选中 Import as 2D sheet bo?即可

我今天也遇到了这个问题,我的线厚度是要0.8,倒进去之后就0.1,整了几个方法都不行,那位高手这样改过,指导一下,谢谢

额,不是挖坟。
刚好也遇到这个问题,CST里VBA生成的大批量patch,导入到HFSS,导入时options里面选择是否以sheet模型导入,不选择自动默认0.1mm厚度。
不过HFSS算电大的也算不动。
