为什么HFSS里create results 菜单有时缺少后两项?
05-08

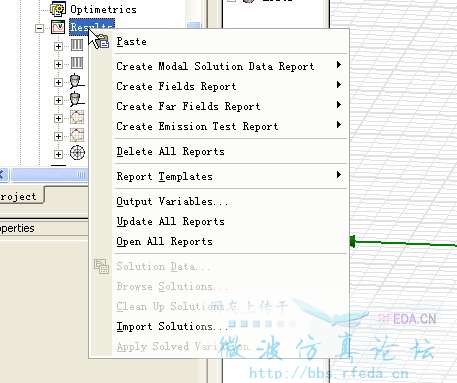

为什么HFSS里create results 菜单有时缺少create Far fields Report和 create Emission Test Report两项功能?是因为构建模型时waveport或者边界条件没有设置正确?附图是正常情况时的create results 菜单.
有一张图片看不见,小编是指far field和emission test report吗?如果是的话,那是小编没有添加远场边界条件。呵呵。

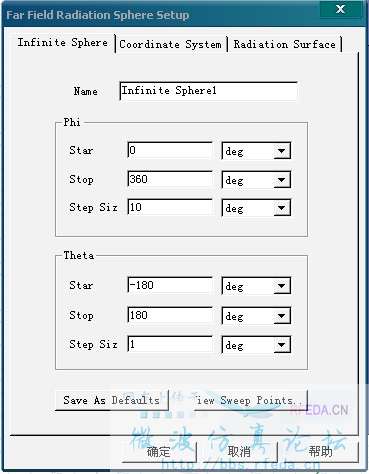

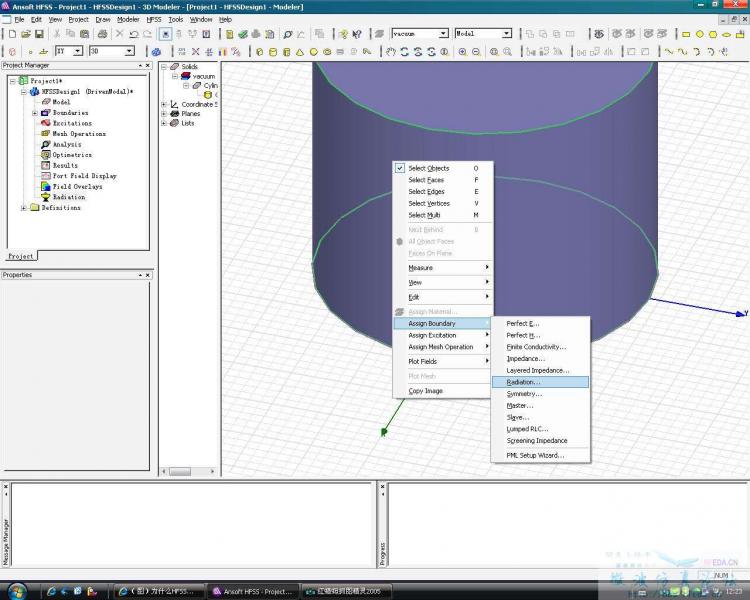

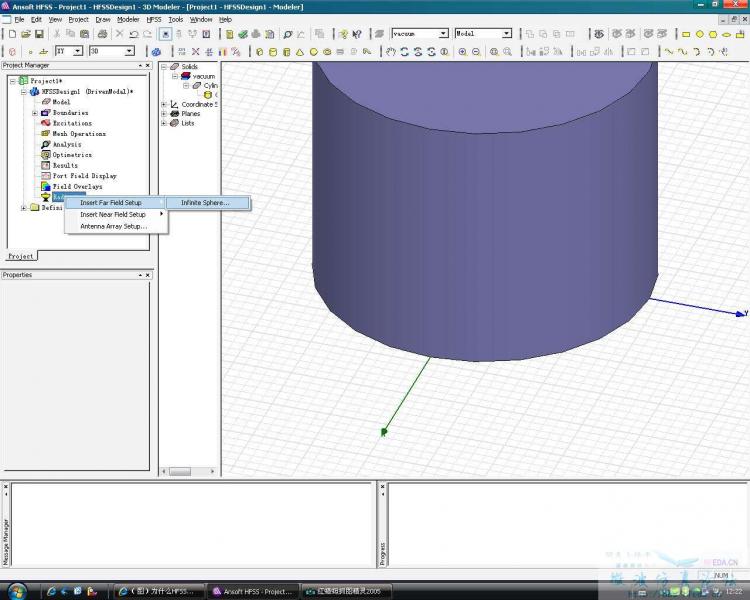

呵呵。漏看了小编的留言了。小编问题的原因在于没有添加远场边界条件。小编先画一个比计算模型边界大0.25空气波长的盒子,然后把边界条件设为radiation,然后在左边工程兰中的radiation点右键,设置远场边界条件。可以看看下图。
非常感谢xdxtw网友!我很久不弄HFSS了,有些细节都忘了,真是不好意思啊!再次表示真挚的感谢!
呵呵,要设置辐射边界条件的。
呵呵。小编不用客气,以后一起多交流学习。
学到了 多谢了
学习了。
