wilkinson功分器隔离电阻建模

05-08

小弟最近做圆极化天线，为了提高带宽，采用双馈，书上说可以有几中方法，
1.一种是wilkinson功分器
2.正交90度混合网络
3.180度环形电桥
4.T型功分器
其中234都能在HFSS建模，唯独1中提到有隔离电阻，不知道怎么建模
另外查找资料有说可以不加隔离电阻，端口不好匹配（加上隔离电阻，尺寸需从新调整）
圆极化天线我已仿真出，希望能交流wilkinson功分器的仿真
小弟接触不是很多，希望高人能否详细的解答wilkinson功分器在HFSS中怎样建模（特别是隔离电阻的引入），以及注意的事项
以上只是小弟抛砖引玉，希望大家一起讨论

Wilkison功分器最好先在ADS里面仿真，然后生成版图。再在HFSS中仿真！

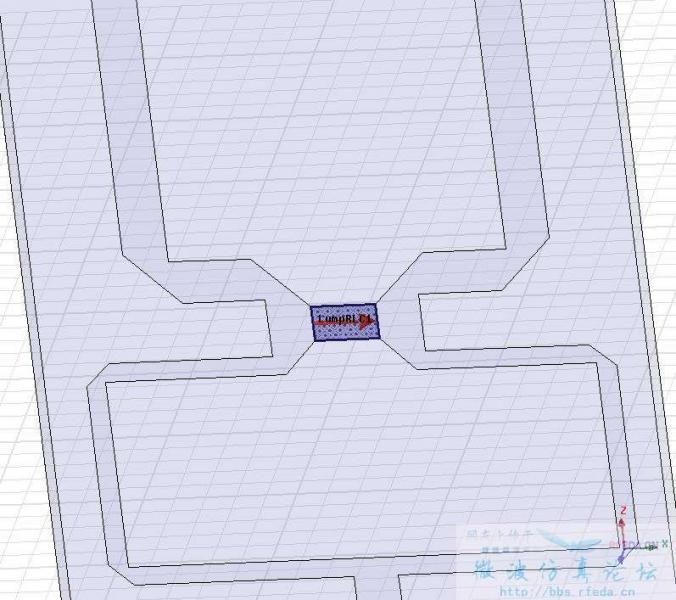

呵呵。HFSS的边界条件里头有个LumpedRLC边界，只要在端口之间画一个小的方片，把方片的边界条件设为LumpedRLC，选择Resisitance（电阻）把值设为100欧姆，然后把积分线从一个端口画向另一个端口即可。可以看看图。

楼上的
就是电阻是有厚度的哈，如果仅仅设边界应该不行吧?应该在之前选择好电阻的材料特性，根据阻抗计算好需要的尺寸。这样按尺寸要求画上去就行了吧?

我想求助一下，为什么采用双馈就可以提高带宽呢?

积分线端口反过来设置对结果有没有影响呢?
实际加工好的实物是100ohm的电阻焊接在表面吗?

呵呵。方片是可以没有厚度的，仿真时候只是个边界条件。而方片的长度最好和一般的贴片电阻长度相约，大概是2mm左右就可以。实际加工的时候是直接焊上去的，没有问题，请放心。另外积分线从左到右还是从右到左是不会有影响的。呵呵。

xdxtw, 你好，谢谢你的帮助，最近比较忙，没有回帖，不好意思
能不能简单的说说怎么画积分线，小弟对HFSS接触不是很多，有这方面的资料吗。
to liuj0120
这个问题一下子也说不清，建议你可以看看《微带天线理论与应用》，或许能找到答案

高人指点呀

用HFSS怎么可以连积分线都不会画?

xdxtw说的对，俺就是那么使用的！

呵呵。学习咯
