指数渐近线巴伦

为什么一提交
就看不见图形了啊?

[attachment=14177]

我再试一下，呵呵
将其放在word里
望大家看看 [upload=3]

我也再弄这个,怎么实现呢

用附檔jpg檔可以直接看到

我画那个平面螺旋没用函数呢,你画的时候函数方程是什么呢,自己算出来的吗

还有你的平面螺旋怎么没有介质基板呢，也可以仿真么。基板上不用加巴伦吗仿真的 时候

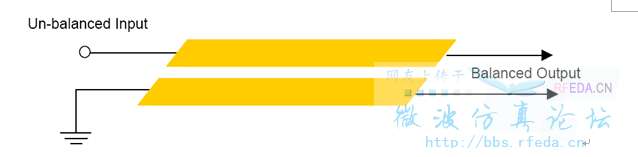

很简单的，其实就是从不平衡端口过度到平衡端口。
不平衡端口的阻抗值可以用微带线的阻抗来近似计算，平衡端口线宽通过平行双线的端口阻抗来倒推就行了，据此确定两个端口的线宽，巴伦的长度就常规而言应不小于0.5倍的最大波长。

你好，朋友最近在做微带巴伦，有些问题想请教你，布置到方便吗?
关于这种类型的巴伦，在HFSS里面仿真如何才能确定平衡输出端是同幅反相的信号呢?即如何添加端口。谢谢

我也在搞这个，要不我们建个群吧

楼上有人知道具体怎么画，怎么仿真么?
