关于LNA仿真的输出、输入稳定圆判定
05-08
初学ADS,想仿真一个ATF54143的LNA,于是使用了DesignGuides > Amplifi er > S-Parameter Simulations > S-Params., Noise Fig., Gain, Stability, Circles, and Group Delay),并根据ATF54143的datasheet提供的参数做成了S2P文档,导入后进行仿真,且增加了输入、输出稳定圆工具。
原理图如下所示:
(注:因为考虑到u_source,u_load,k在频率小3.8GHz时都小于1,即不稳定,所以仿真频率有意设置从3.8GHz开始,方便以下问题提问)
仿真结果如下所示:

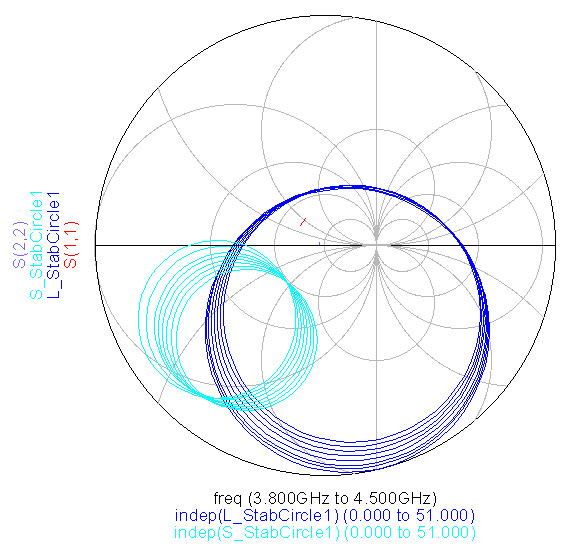

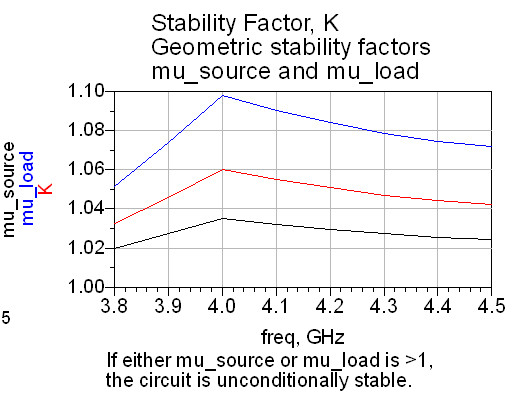

在3.8至4.5GHz范围内,u_source,u_load,k都大于1,这么说在这个频率范围内,电路工作是绝对稳定的,但是观察其输出、输入稳定圆(如下图所示):对于输入稳定圆,由于S11是小于1的,所以稳定区在输入稳定圆圆外,可以看出该频率范围内输入稳定圆刚好与单位圆相切,因此输入端是稳定的;但观察输出稳定圆,问题来了,S22是小于1的,按理论输出端稳定区是在输出稳定圆园外,但是会发现下图中单位圆完全在输出稳定圆内,这不使输出端发生谐振吗?既然谐振了,上图的u_source,u_load,k怎么都会大于1呢?
烦请大侠解答,谢谢!
原理图如下所示:
(注:因为考虑到u_source,u_load,k在频率小3.8GHz时都小于1,即不稳定,所以仿真频率有意设置从3.8GHz开始,方便以下问题提问)
仿真结果如下所示:
在3.8至4.5GHz范围内,u_source,u_load,k都大于1,这么说在这个频率范围内,电路工作是绝对稳定的,但是观察其输出、输入稳定圆(如下图所示):对于输入稳定圆,由于S11是小于1的,所以稳定区在输入稳定圆圆外,可以看出该频率范围内输入稳定圆刚好与单位圆相切,因此输入端是稳定的;但观察输出稳定圆,问题来了,S22是小于1的,按理论输出端稳定区是在输出稳定圆园外,但是会发现下图中单位圆完全在输出稳定圆内,这不使输出端发生谐振吗?既然谐振了,上图的u_source,u_load,k怎么都会大于1呢?
烦请大侠解答,谢谢!
不会吧 居然还没有人回答一下我的提问!
小弟基础差 麻烦各位高抬贵手 谢谢!
难道没人懂吗?
设计LNA仿真时,要使其无条件稳定,通过输入输出稳定圆来进行判定、匹配更加直观,方向明确。难道平常大家仿真都是随便搞得电路,然后通过u_source和u_load来判断的吗?这样不得跟赌博一样碰运气吗?
求大神指教,先谢过了!
