微带线匹配电路的版图仿真

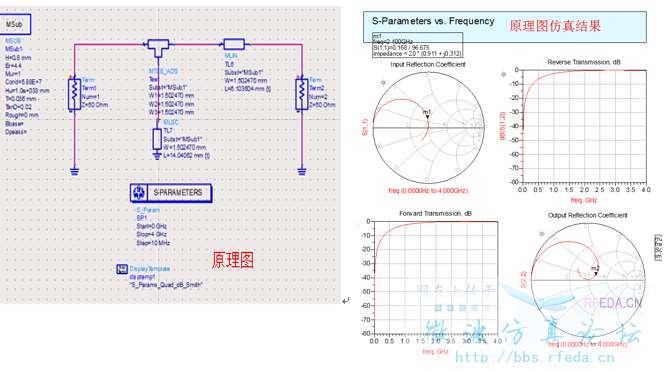

         设计了一个微带线匹配电路，如下：

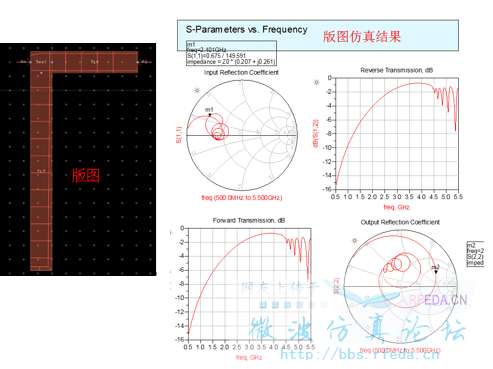

        但是版图仿真实在是很诡异：

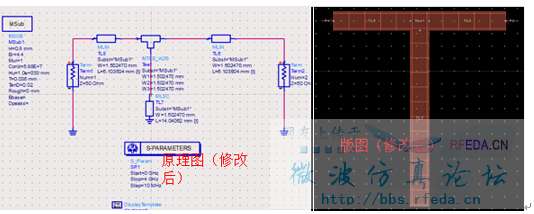

        反复检查EM和subtract设置，无果。后来在短截线前随便加了一段串联传输线：

        发现原理图和版图仿真的结果就相符了：

         原理图和版图修改前后都没有对仿真参数的设置做任何改动，所以想请问下这是怎么回事?为什么“短截线+串联传输线”的版图仿真完全不合理，而“串联传输线+短截线+串联传输线”的版图仿真就没问题了呢?求各位能给我个思路。

关于第一个出现不对照，应该是端口问题，个人猜测是由于你的T形结与短截线等宽，ADS无法判断在何处馈入信号，所以造成计算错误，当你加了一段微带线后，馈入信号的位置确定了，所以就正确了。这是个人的意见，可供参考，不过话说原理图仿真和版图仿真我怎么感觉差距貌似挺大的。

小编留言：

感谢您的回答，我觉得这个思路应该是正确的。我的理解是实际制作中会有一个50ohm的端口连接在馈电口上面，可以起到确定馈电位置的作用，所以合理怀疑做成实物不会有这个问题。下次有机会做出来实物再跟您分享一下结果。

那个T型节就是一个连接单元。设计有一个原则，端口要远离不连续性区域。

小编留言：

谢谢，小白学习了。

可供参考，可供参考，

横着的那段左边再加1mil的微带线，因为你这样设置端口，软件是以整个左平面激励的，而不是仅仅上面一小段
