24G一分二功分器ADS仿真求教
05-08
新手,最近在用ADS仿真一个24G的功分器,现在又一下问题,希望大神们帮忙解答一下

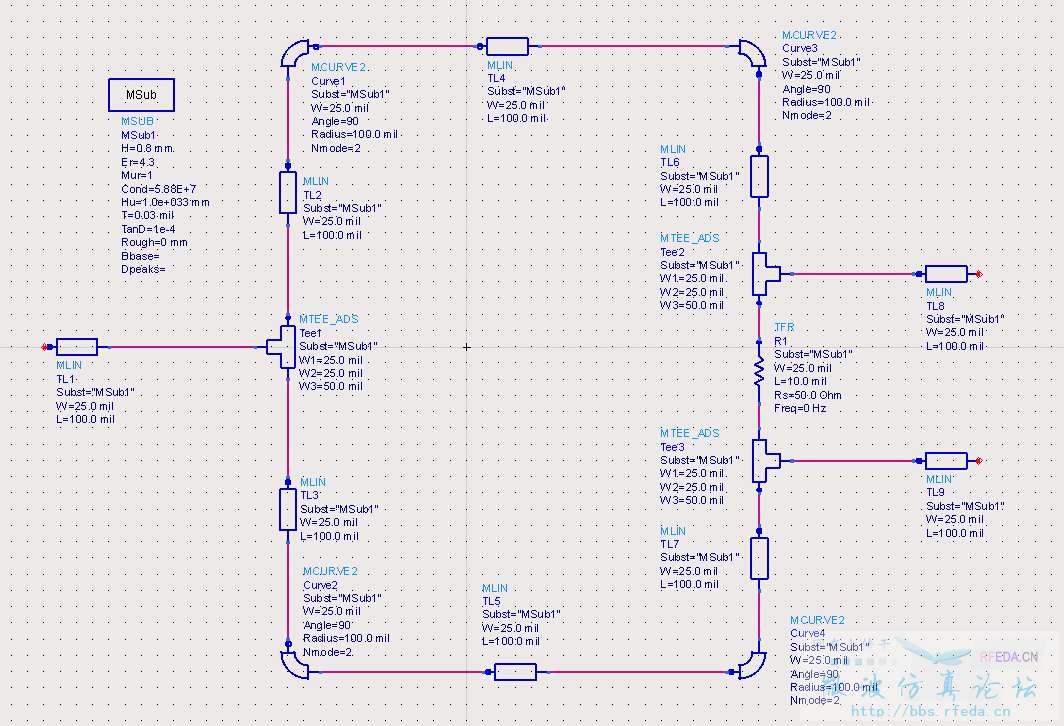

1.在网上看的都是频率稍微低的,用Wilkinson功分器设计的,24G的也是这个么,如下图

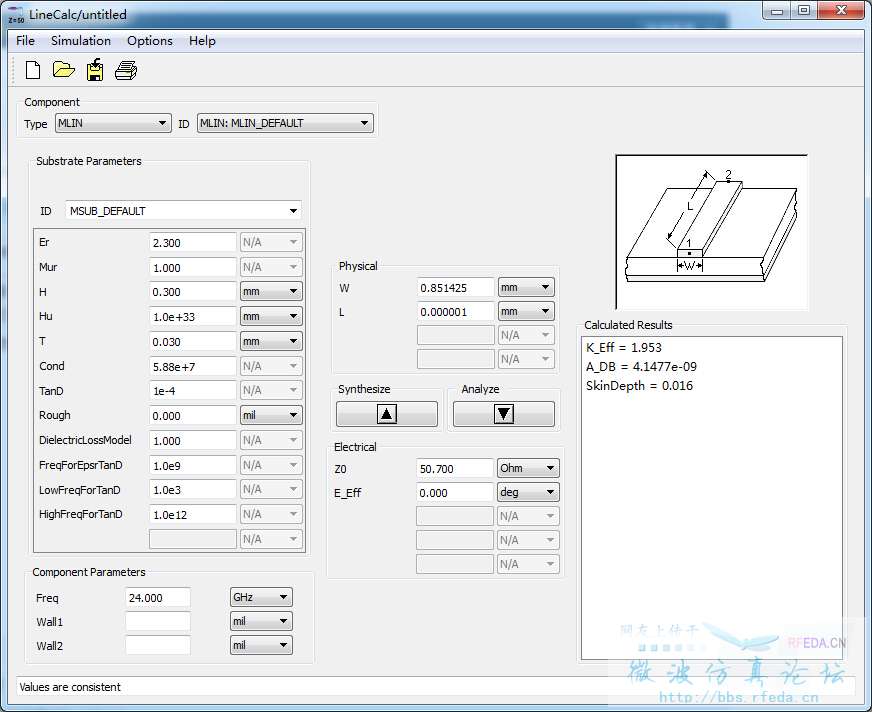

2.还有微带线额线宽和长度计算,参数选择对么,然后为什么算出来的长度那么小啊?
1.在网上看的都是频率稍微低的,用Wilkinson功分器设计的,24G的也是这个么,如下图
2.还有微带线额线宽和长度计算,参数选择对么,然后为什么算出来的长度那么小啊?
是可以用你这个,你可以搜下ka波段的威尔金森功分器。
你下面的电长度该为90°,你写成了0
电长度是怎么计算的,还有特性阻抗Z0要计算么,看网上的一般都是50欧,也有70.7的,求指导,非常感谢
分支线阻抗是70.7欧姆的,可以把它设成一个变量再优化下,而且你的那个隔离电阻设置也不对吧
嗯嗯,电阻应该是100欧吧,还想请教一下那个弧度的参数怎么求得
弧度那个,我们公司那些老手直接以经验为依据,试到弯就是了
弧度那个,我们公司那些老手直接以经验为依据,试到弯就是了
那像我这种没经验的怎么办
具体你可以把弯折的部分定下来,再优化调节直微带的长度,建议还是要在HFSS里面去建进行场仿真。因为你的频率太高,精度要求比较高,ADS原理图仿真比较理想,比较适合低频。ADS版图仿真也比较准,不过不大好优化。
嗯嗯,好的。还有一个问题,输入端的长度根据阻抗确定,那么长度L怎么求得;还有分支线上的各段长度如何确定?因为给据阻抗70.71和电长度90只能得出一个L。希望能帮忙解答下,谢谢!
输入端和输出端的长度随便多大都行,功分器最主要的是中间那部分
输入端和输出端的长度随便多大都行,功分器最主要的是中间那部分
这帖得顶,不能让其沉入坛底。
分支长度 理论是1/4波长,实际的还要根据你的仿真结果
分支长度 理论是1/4波长,实际的还要根据你的仿真结果
