微带型Wilkinson功分器的微带线长度的疑问?
05-08
本人是才接触微波,属于菜鸟,最近在做一个功分器的ads仿真,但又个疑问,想向坛子了大神请教一下!

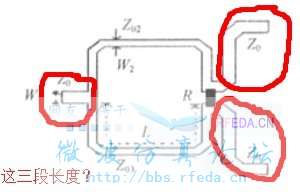

我理解的微带型Wilkinson功分器的结构主要是利用一个λ/4变换,其基本结构如图
其λ/4的那两段可以用ads自带的工具计算,其E_Eff的值是90度,但输入端那一段怎么取?从隔离电阻到输出端的那段怎么取?不懂,可以中间我有理解错误了,或者这个问题很简单,但现在确实想不懂,恳请大家指点!
我理解的微带型Wilkinson功分器的结构主要是利用一个λ/4变换,其基本结构如图
其λ/4的那两段可以用ads自带的工具计算,其E_Eff的值是90度,但输入端那一段怎么取?从隔离电阻到输出端的那段怎么取?不懂,可以中间我有理解错误了,或者这个问题很简单,但现在确实想不懂,恳请大家指点!
输入输出就是50欧姆微带线,随便取多长都可以。
哦!感谢,那请问一下如果是多级的功分器,那每一级的隔离电阻(薄膜电阻)是怎么取值的?
学习一下,最近要做1分8功分器,完全没有思路,求指导啊!
