ADS菜鸟请教一个关于功分器的仿真问题！

本人是个ADS菜鸟，最近才开始学ADS！在仿不等分功分器时，遇到了一个问题，请各位大神指导！
仿真的功分器时威尔金森功分器，其电路模型如下；

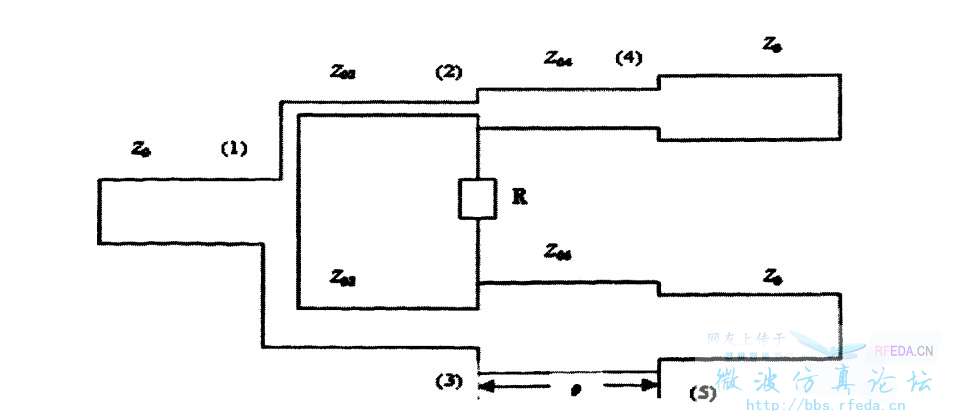

但为什么在ADS仿真时画成这样，(参考别人论文的)

那时纵向的微带线怎么计算得到的?要去多大?   才接触射频，好多都不懂，请大神们不要见怪！

理论上来说，两条不加屏蔽的微带线之间是存在耦合的。这也是为什么有些在原理图上很好的电路，到版图仿真就不行了的原因之一。中间的框最好能保证线与线之间两两远离。

嗯！有道理！谢谢！但中间的线长取值有什么讲究?

看到那个隔离电阻了吗?隔离电阻的实际封装大小是有标准的
两条微带线的距离在那个地方要和隔离电阻的实际长度一样，才能把隔离电阻焊接上去

不是隔离电阻！是第一个T型节点的那一段微带线！

那个T结是为了模拟版图的不连续性加入的

嗯！现在明白了！谢谢大家！
