ADS设计低噪放仿真对于仿真结果smith圆图若干问题

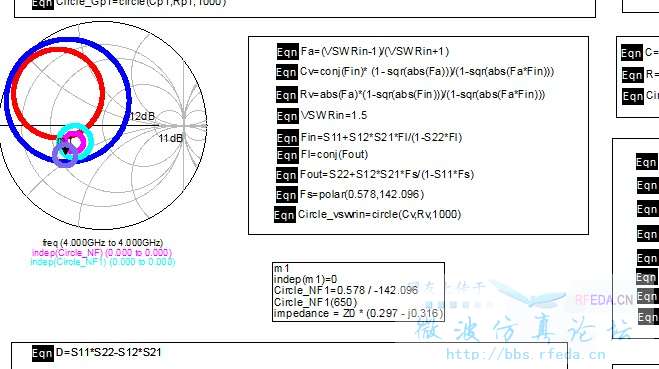

这是在ADS结果中采用方程编写的各种圆图，现有问题如下请各位指教：
1、在第二个图中添加了稳定圆图后，smith圆图变成了如图所示，造成原来的增益圆，噪声圆，极小看不清楚，也不符合常规smith圆图，请问在ADS中怎么操作才能再添加稳定圆图后smith圆图还保持常规形态?
2、现在采用噪声圆图，增益圆图，驻波圆图设计低噪声及功放是否是主流方法，因为在我工作的环境中，没有看到这样设计的人员，不知道这种方法是否合适，因为这种方法只是书本上的方法。
3、看了很多资料，并没有提及功率圆图的具体表达式，请问功率圆图的表达式是什么呢?因为现在很多大功率芯片会直接给出Fl，并不需要再采用最佳负载牵引求出Fl了。那么此时功率圆图是否也就不需要了。
4、因为现在大多功放芯片已经有模板电路了，只需要微调就行了，那么上述这些方法是不是有点多余了，在以后的工作中是否不是主要部分了。请各位大神赐教。

小编出来解答一下呢?

小编你已经放弃了么

这网站这么大，也就如此么

azn2004小编请病假很久了，现在只有luyfyf一位专区小编。请善用@luyfyf功能。

不好意思啊，最近比较忙，我来回答小编的问题
1、你可以把你方程里面的圆步进设小一点，这样收敛到一个点的圆就会变大
2、现在很多工程师做低频基本做LNA不做仿真都是直接调试，但是如果做很高频率的LNA，比如5GHz以上的时候，仿真还是很有必要性的，再者仿真可以指导我们学习，理论联系实际，单单会调试的工程师只是调试员，要想清楚为什么这样
3、对于LNA而言，输出的功率比较小，阻抗比较大，一般我们就对输出端口进行共轭匹配即可，而功率圆，一般是对大功率而言的，比如上百瓦，上千瓦的放大器，功率圆的loadpull就很有必要了
4、现在确实一般厂家会提供demo板给我们参考，但是我还是想做知其然应知其所以然，个人觉得在调试没有方向的时候，仿真一下对于拓展思路是有帮助的，做简单的LNA阻抗比较大，比较好调试，如果做功率大的功率管，仿真是很有必要的。
最后再说下不好意思，最近比较忙哈。

感谢小编的回答 很感谢你
