求助ADS画传感线圈
05-08

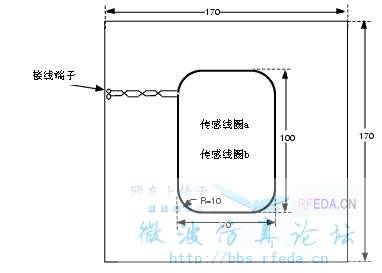

传感线圈的尺寸为100 mm×70 mm，传感线圈的结构如图。
线圈尺寸是指外沿尺寸。
传感线圈线宽为0.5mm，相对误差为±20%，（孔洞处除外）。印制板（FR4材料）的厚度为1.6 mm，双面敷有35 mm的铜箔。
请问怎么在layout上实现，双绞线不知道怎么画?
