如何用ADS模拟天线

经过几次的尝试，现在不知道如何在Layout上画出曲线（90度的圆环）上。请高手指教下，帮忙用ADS画天线。
如果仿出，请发至andyinprada@sohu.com.
具体尺寸如下：

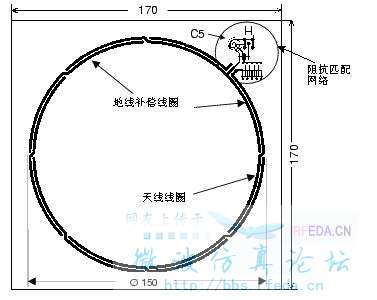

1、天线板尺寸为170 mm×170 mm，天线直径Φ为150 mm，其结构如图A.2（标定装置天线及其阻抗匹配网络（前视））、
图A.3（标定装置天线及其阻抗匹配网络（后视）。单位：mm
天线线圈的线宽1.8mm（孔洞除外）。从阻抗匹配网络处开始，天线线圈和补偿线圈每隔45⁰换位一次。

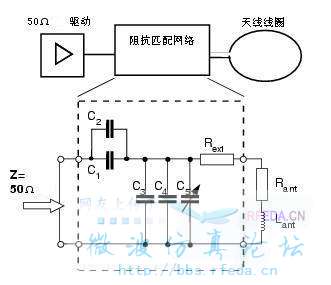

印制板的厚度为1.6mm，双面敷有35 mm的铜箔2、用阻抗匹配网络将天线阻抗(R_ant,L_ant)匹配到信号发生器的输出阻抗(Z=50Ω)（见图A.4）。C1,C2,C3,C4为固定电容。C5为可变电容，用于调整输入阻抗的相位。具体参数见表Ａ.1。

阻抗匹配网络元件参数

数值
单位
C1
39
pF
C2
8.2
pF
C3
180
pF
C4
33
pF
C5
2–27
pF
Rext
5x4.7(并联)
Ω

遇到相同的问题，请问小编问题解决没?
