ADS能不能实现波导结构与微带结构联合仿真的功能
05-08
我想将波导结构与微带结构连接起来进行仿真,比如我要仿真一个微带波导过渡结构。不知道ADS有没有这样的功能,我看着教程里面大部分都是微带电路的仿真,很少有立体结构的仿真,是因为ADS不太支持立体结构仿真吗?

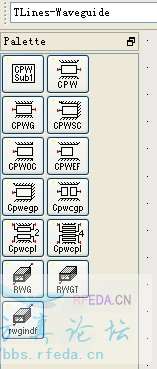

ads中有波导的元器件的,你可以用这个试试
请问下,如果将微带插入波导当中该怎样实现呢?
应该有种波导转同轴的转接头吧 你找找
好像没有呢 我也跟你一样找了很久
真的没有哎,只能用HFSS仿真波导模型,后将仿真结果导入到ADS中,构建一个新的元件。
sorry,我也找了下,好像还真没有,原理图中微带和波导应该可以连起来仿真的(我没试过),然后实际中再用转接头
PS:最好能直接回复我,不然我接不到消息的通知,今天翻看原来的记录才看见还没回复
