ADS 低噪放隔直电容位置问题
05-08
当22pf的隔直电容在匹配网络和管子之间时
仿真可以将m5点匹配到50欧

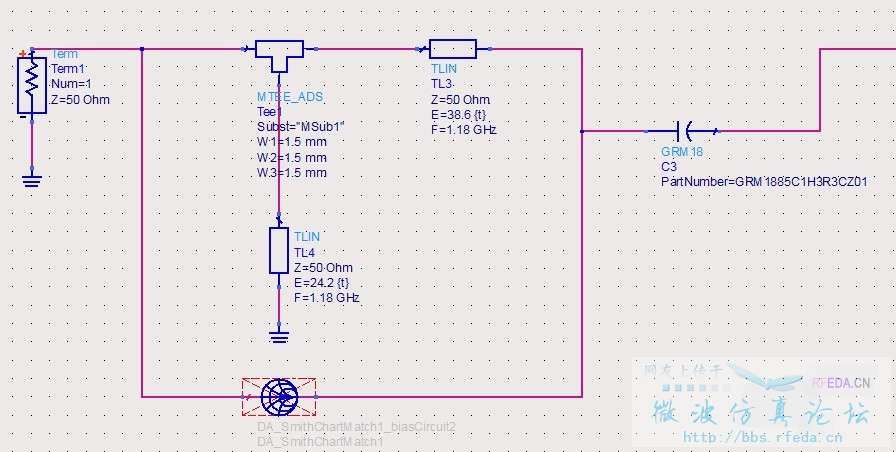

为了避免电路复杂将隔直电容放到端口与匹配之间

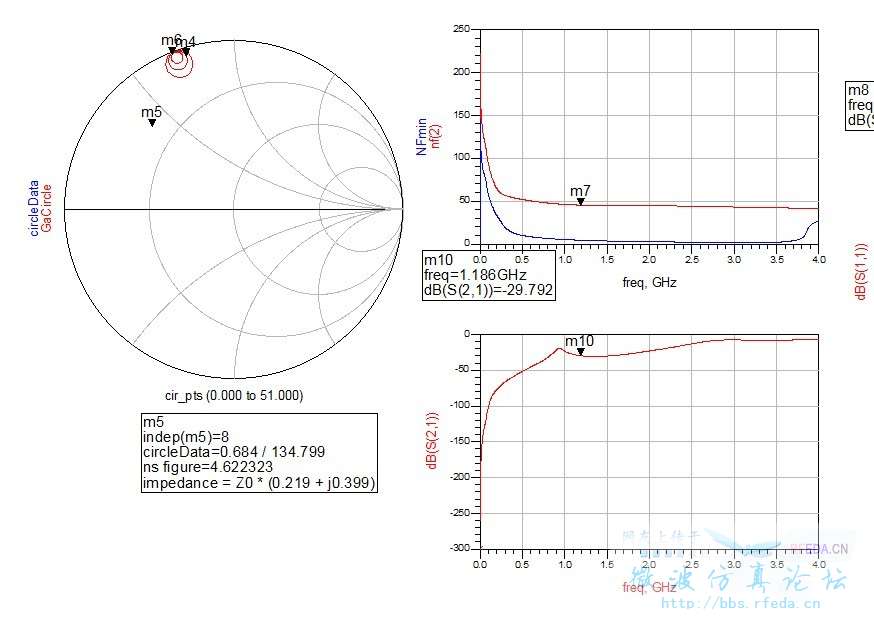

结果匹配就变成这样了

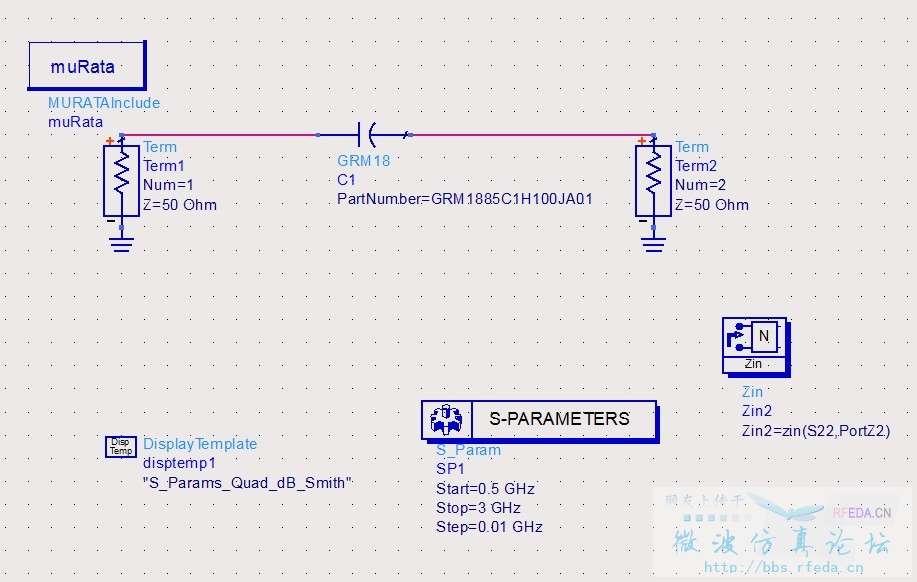

猜测可能是隔直电容也算阻抗于是

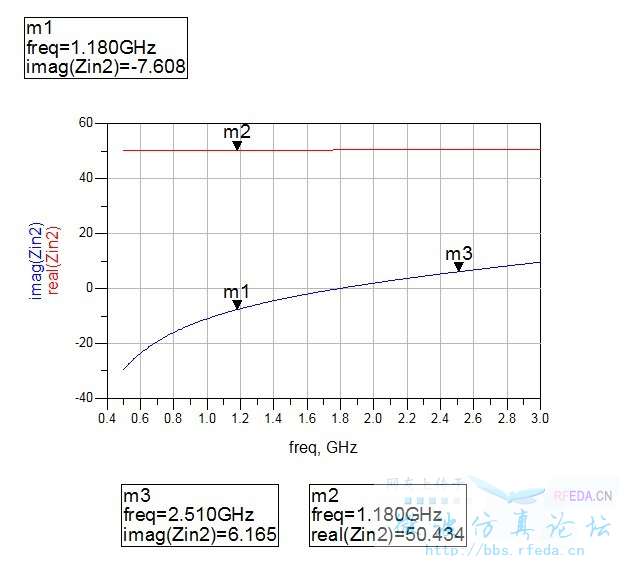

阻抗为50.434+j*6.165
按着这个匹配结果
谢谢各位，求助啊
仿真可以将m5点匹配到50欧
为了避免电路复杂将隔直电容放到端口与匹配之间

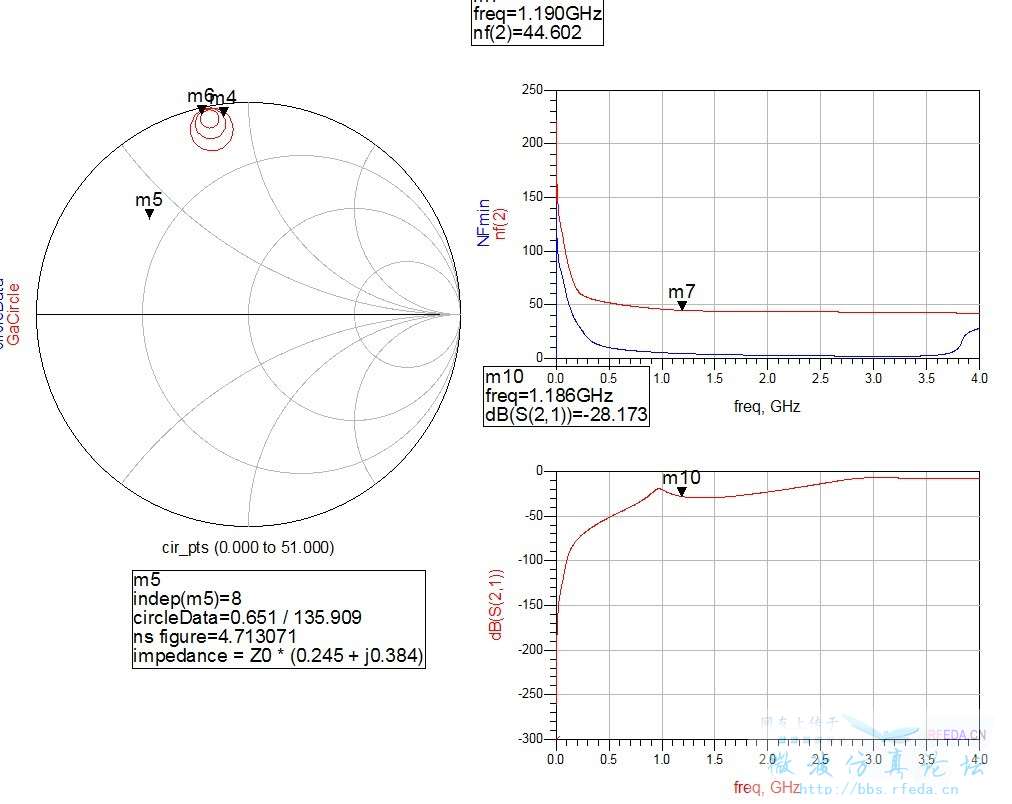

结果匹配就变成这样了
猜测可能是隔直电容也算阻抗于是
结果如图
阻抗为50.434+j*6.165
按着这个匹配结果
谢谢各位，求助啊
发现问题了，更换位置后短路了
