CST MWS中怎么设置圆波导的TM01模式激励
05-08
我在仿真过程中需要对圆波导用TM01模激励,请问怎么样设置激励呢?
如果选择激励的模式数量为2的话就是既有TE11又有TM01,请问怎么设置让它只有TM01,而没有TE11呢?
求解里面默认应该就是分别计算所有的模式 ,相反我还一直没弄清楚如何看所有模式共同作用的结果呢,因为在实际应用中应该是所有模式一起作用
如果选择激励的模式数量为2的话就是既有TE11又有TM01,请问怎么设置让它只有TM01,而没有TE11呢?

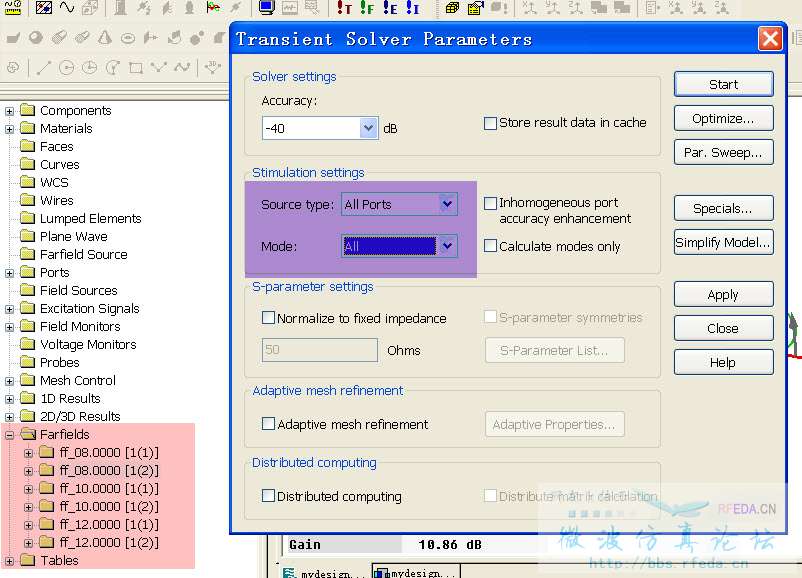

试试看在Transient Solver里只计算对应的模式?
设置激励放大因子为0试试?
我也想知道!
如果设置求解模式数大于1,
求解里面默认应该就是分别计算所有的模式 ,相反我还一直没弄清楚如何看所有模式共同作用的结果呢,因为在实际应用中应该是所有模式一起作用
感谢楼上!
一起工作不知道是不是后处理的Combine Results?好像不同端口是可以通过这个后处理操作的,但是不同模式么,不清楚
加同轴线馈电,那样波导只激励TM0m模式
