CST MWS波导端口错误提示

05-08

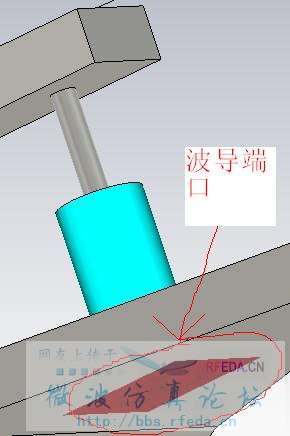

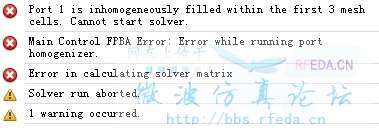

本人刚学习CST没多久。再用CST MWS2009 仿真一款阵子时出现这样的错误提示,如图所示:
请大侠出来帮忙。多谢了!



  • 怎么设置定义端口的?

    建议把那个同轴馈电部分拉出来一块重新添加激励。

    CST波导端激励要求建立波导端口的同轴部分不能太短。并且由于网格划分不够密,划分不出波导端口要求的网格数数目。解决方法有,如小编说的延长同轴线,或者是加密网格。延长同轴线的方法是最直接的,以前我们也是这么做的。加密网格也可以,但是会影响仿真的效率。

    请问小编,拉出多少来才可以啊?我试了几个长多都不可以啊。

    模型保密吗?上传吧

    是保密的,做的是一款基站天线,频率820960MHz。

    你好。谢谢你的跟帖。我试过了加密网格也没用的,还是出现这样的错误。

    保密啊,如果你不能给大家描述出来端口处的细节,别人很难猜出来原因。

    端口传播方向的不均匀造成的  请调整结构即可  与网格的关系不是很大
    但是可以说与网格也有关系
    关键在结构

    谢谢你的建议。现在好了。

    820-960  是C和G网,你是哪个公司的啊

    是的,谢谢管理员提醒。谢谢广大大大牛们。

    9楼说的没错,是因为波导结构不均匀所致。
