CST仿真RCS在那设置单站或双站?

05-08
cst仿真RCS在那设置单站或双站?

默认皆为双站,单站要到Macros里farfield

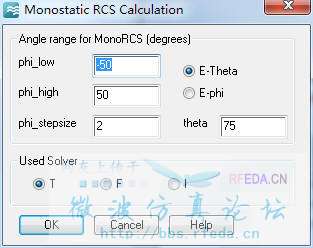

Monostatic RCS Calculation

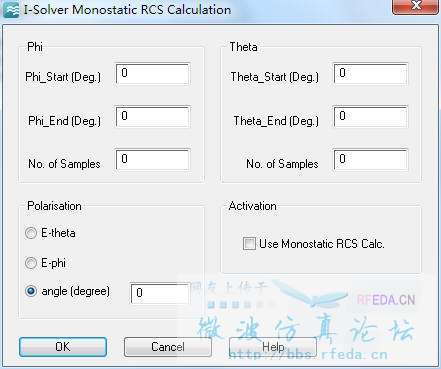

I-Solver Monostatic RCS Calculation


你好,谢谢你解答,可我怎么看双站的方向散射图?

呃。
设置远场监视器,那个结果就是双站的。
看Help文档,搜索RCS。

好多,谢谢。



请把你的问题都写在一个帖子里,替你编辑了,前后两帖删除。
hefang


我设置了远场监视,可我找不到在那看双站散射方向图

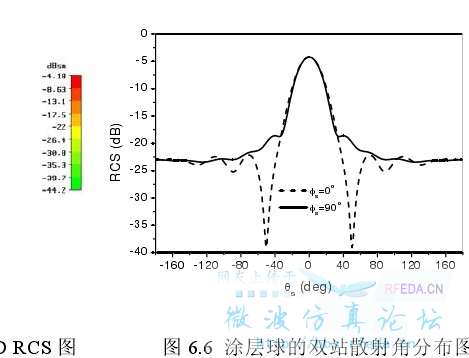

就是要看上面这个图,谢谢

远场方向图的图上点右键,在farfield plot properties里,找一个下拉菜单,里面有Gain,directivity,还有一个RCS!
看帮助文件!
搜索RCS!

可是为什么单双站的结果是一样的啊

把模型传上来看看~

小编有没有用CST仿真过普通的介质的RCS呢?准确性如何?

双站能不能看 S参数呢 大神
