关于CST MWS后处理。
05-08
CST 微波办公室是否也能像HFSS那样有后处理,能够自己输入公式计算。、
比如通过S参数计算左手材料的等效参数。等等
原图大小不合适,重新编辑上传。
hefang
单击CST下的宏,选择对应的宏程序,弹出对话窗口。
选择相应的项目,单击OK。程序便自动运行。
等待1-2分钟,程序便运行结束。并给出提出。
单击确定,弹出文本对话框,内容便是统计的辐射参数数据。
比如通过S参数计算左手材料的等效参数。等等
cst里可用vb写代码后处理。
或者小编可将数据以文本导出,再在matlab里面处理。
re CST的功能还是很强大的
Template Based Postprocessing里面的Mix 1D Results应该可以编辑公式,但是只能编辑相对简单的公式,参数过多或者公式太“复杂”就有局限了。
如1楼所说,想在CST Studio Suite里处理,应该就只能用VBA了;
或者导出用其他科学计算软件处理。
CST 微波办公室,小编不会是把MWO和MWS搞混了吧,呵呵

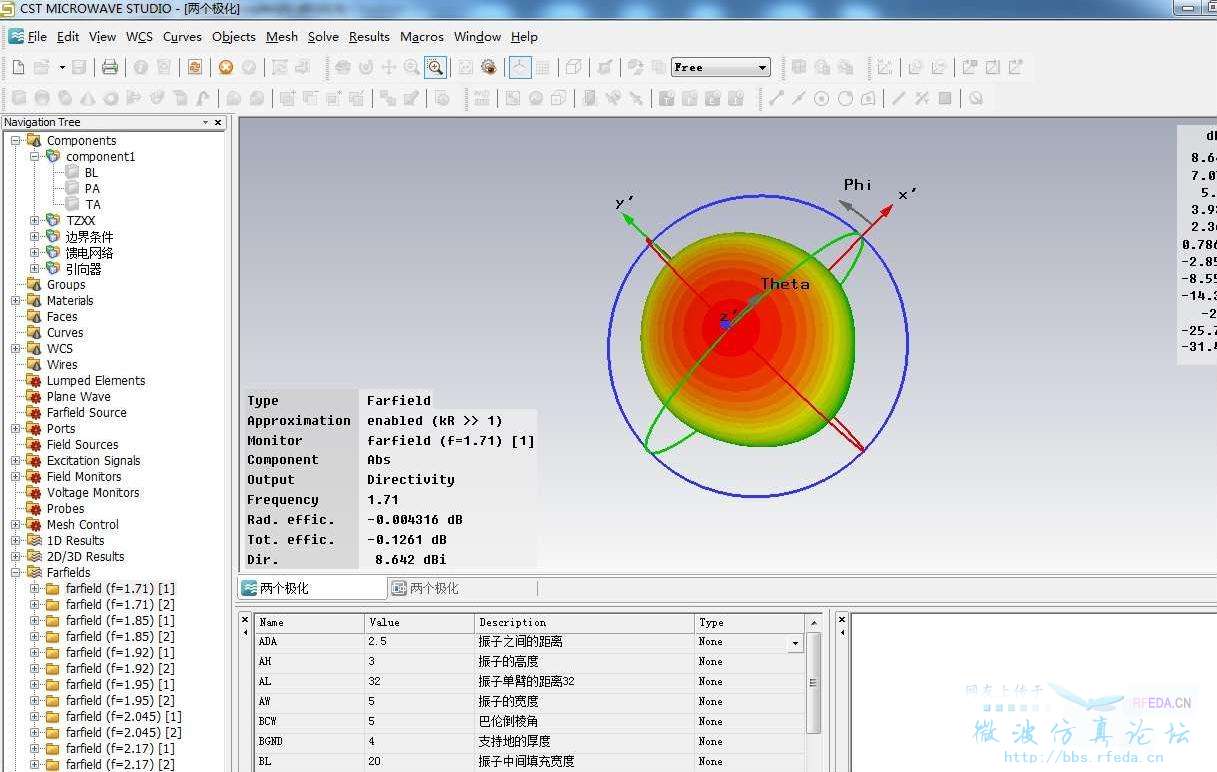

CST MWS的VBA宏很强大,问题是使用者能否会VBA宏,其次是掌握程序设计思维,最后是了解一些基本原理。下面以图展示一个VBA宏自动提取天线的辐射参数示意图。
原图大小不合适,重新编辑上传。
hefang

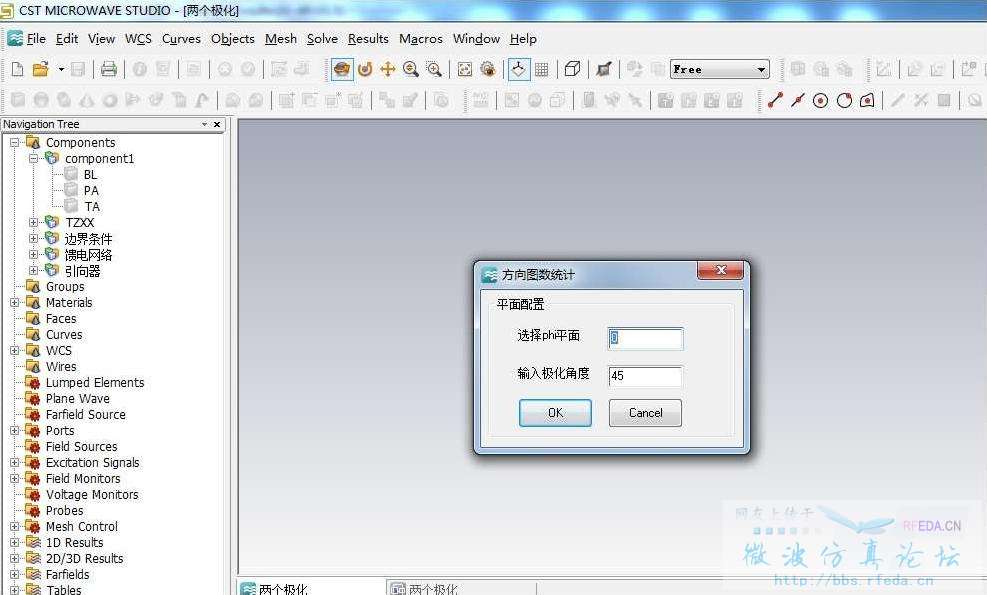

单击CST下的宏,选择对应的宏程序,弹出对话窗口。
选择相应的项目,单击OK。程序便自动运行。
等待1-2分钟,程序便运行结束。并给出提出。

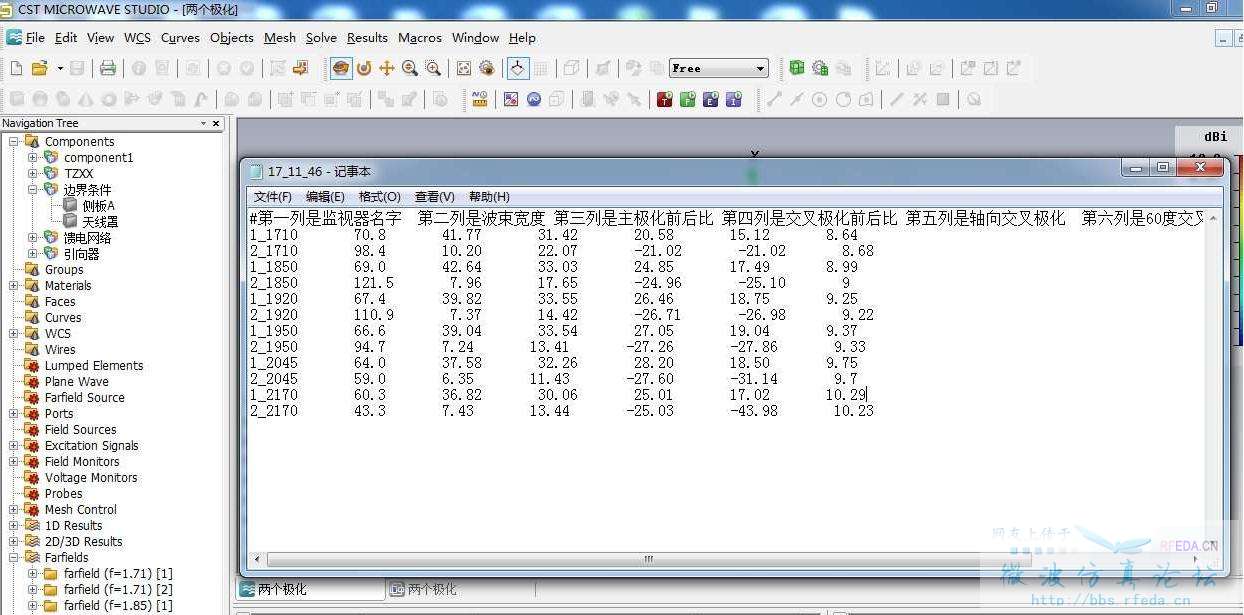

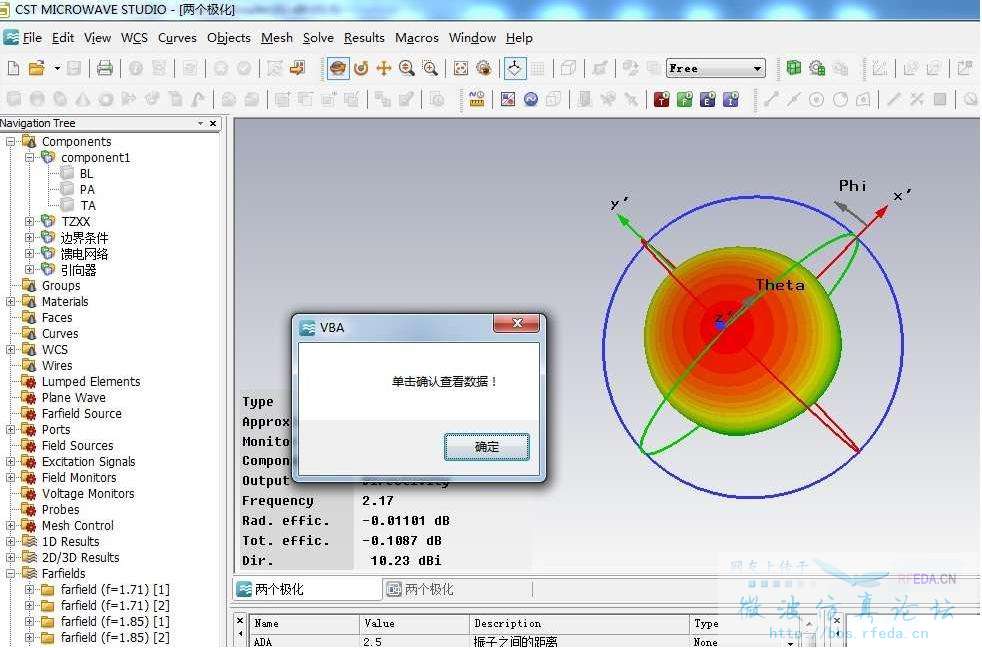

单击确定,弹出文本对话框,内容便是统计的辐射参数数据。
呵呵,谢谢楼上各位。
哎CST的后处理还是没有HFSS做得好啊。
很多的功能要一步到位的话,只有使用自己对软件进行二次开发。据我对HFSS的了解,HFSS都是需要编写公式进行转换的。
很多的大型公司都有自己的软件开发室,对CST、HFSS以及IE3D比较流行的软件进行二次开发,从而提高工作效率。
谢谢hefang 小编,由于不知道怎么修改插入的图片,谢谢帮忙修改。以后抽空学习下发帖。
请问怎么在后处理的mix1d里输入公式?譬如要输入log,是直接打log三个字母吗?
