二维鱼骨天线缩比模型

给个图看看先?

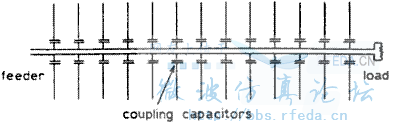

这个是电容耦合的鱼骨天线，我想弄电阻耦合的鱼骨天线，又或者不要这些耦合元件，直接由振子、集合线、吸收电阻组成，中心频率在1G左右！

Magus里没有这个，我帮不了你了。

这种idea类的问题最好的解决方法是找文献。

经典天线书，比如Balanis的， 一般都有yagi-uda的设计步骤。 小编也可以用cst自带examples里面的yagi例子玩玩先。

就是没什么文献啊...只能找到短波范围的一些设计值，不知道具体是怎么得出来的，我想把它的频率移到微波来，我还想把它做成微带的，这样比较容易实现，但是必须要有公式才能得出数据啊....

我感觉我要弄的这个鱼骨形天线和八木还是有区别的哈，八木我以前仿真过，它的资料很好找，基本上天线书上都有，而这种鱼骨天线感觉研究的非常少了，但是在短波范围内还是有很多使用的，文献很难找了...

其实越是难找，越说明了这个工作的价值。
小编加油吧，设计出个牛x的天线，哈哈

我比较好奇小编去哪里找文献?IEEE Trans. Antennas Propag.和IEEE Antennas Wireless Propag. Lett.你都搜索过了么?
一定要找到一模一样的设计么?真找到了反而不是个好消息！

刚开始在很多天线书上找（包括天线工程手册等电子书），然后直接google，再用cnki，最后在ieee xplore上搜索...还是有几篇文章，但是都是分析短波天线的，很难找到鱼骨天线的结构公式...我是想在微波频段仿真一下这个结构，所以想先大概算个数据再来仿真...

小编图中所示耦合电容的主要作用，我觉得一是匹配，二是可以减小dipole的长度（短波段半波长是10米量级）。
个人感觉这个鱼骨实际很类似八木。
如果非要将鱼骨缩到微波段并做到pcb板上，小编可以先从2对dipole入手，从小到大慢慢研究。

谢谢老兄了...我的基础不怎么好，所以只有一点一点的积累经验咯...
