CST MWS中的远场仿真结果怎么看？

我想设计一个抛物面天线 馈源喇叭的尺寸大概是4cm×2cm 天线口径50cm 焦距30cm
大家看下这个结果该怎么看 最后产生的是不是平面电磁波啊?

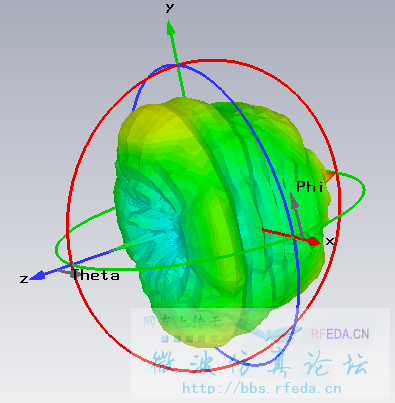

对应的结果是这样的

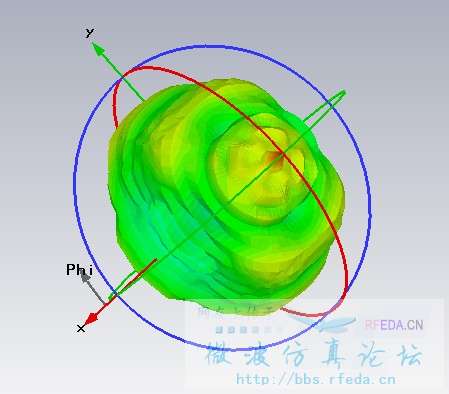

正面是这样  大家看看这个是不是平面电磁波啊?
具体怎么看的?

这个我不懂，什么叫“平面电磁波”?

做的挺好的呀

我也是很迷惑，按道理来说，在天线的远场区域内，传输的电磁波都可以近似为平面电磁波，即TEM波。
期待小编正解。

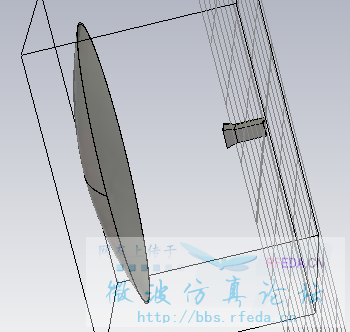

不过从小编的模型图里面猜测下，貌似小编的边界条件设置可能不是很合理。使用了open边界，但是又没有为在背景里面添加所学的open距离。不过这纯粹是个人从模型图里面看的box所猜测的而已。不实之处，请原谅。

观察够细致。好像确实是直接用了open边界。

嗯，小编参考一下上面两位的意见，看看边界条件是不是被设置为open，如果是的话，换成Open Add Space再试试看。

多谢楼上各位的分析！

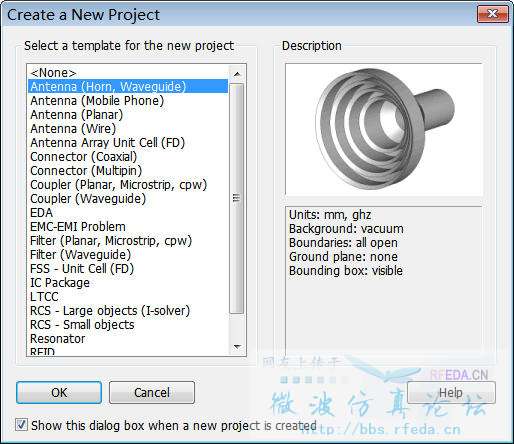

我用的CST喇叭天线的那套模板 边界是使用了open
我不太清楚边界条件应该怎么设置比较合理
请各位帮忙指点一下
另外 后面那个三维的远场图该怎么看呢 是不是TEM波呢?

还有一个问题就是 仿真抛物面天线 是不是该换成RCS-large objects(I-solver)这个模板啊?

喇叭激励不是?Antenna （Horn。）那个。

这个RCS模板默认激励是平面波呢。

边界条件的解释在CST MWS帮助文件《Boundary Conditions - Boundaries》。

恩 就是这个

我想应该不是的，RCS-large objects(I-solver)这个模板是用来仿真电大尺寸的rcs的，所以要看你所要得到的是什么参数了，我也是初学，如果不对还请见谅。

这个模板我觉得最好的就是那个平面波里的Alpha，Phi，Theta都设置好了，其他的倒也没啥，呵呵

边界换成Open Add Space，同时要加远场监视器，在results中查看。
