CST MWS仿真起始频率设置问题
05-08

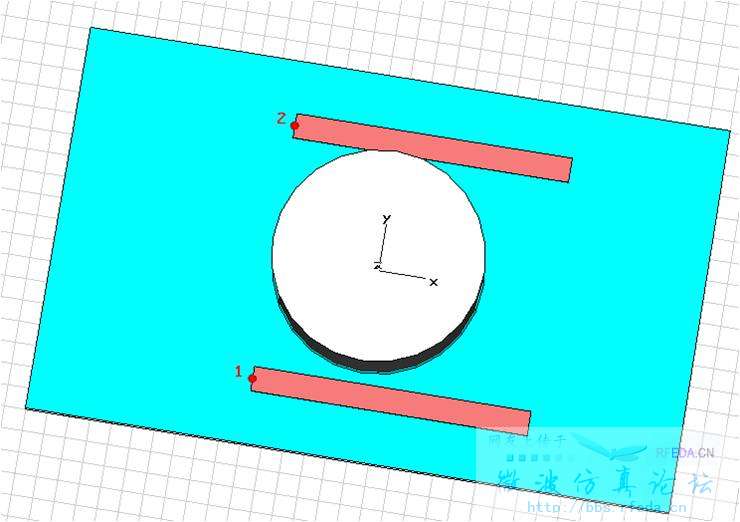

CST仿真时,建立的模型如图1所示。

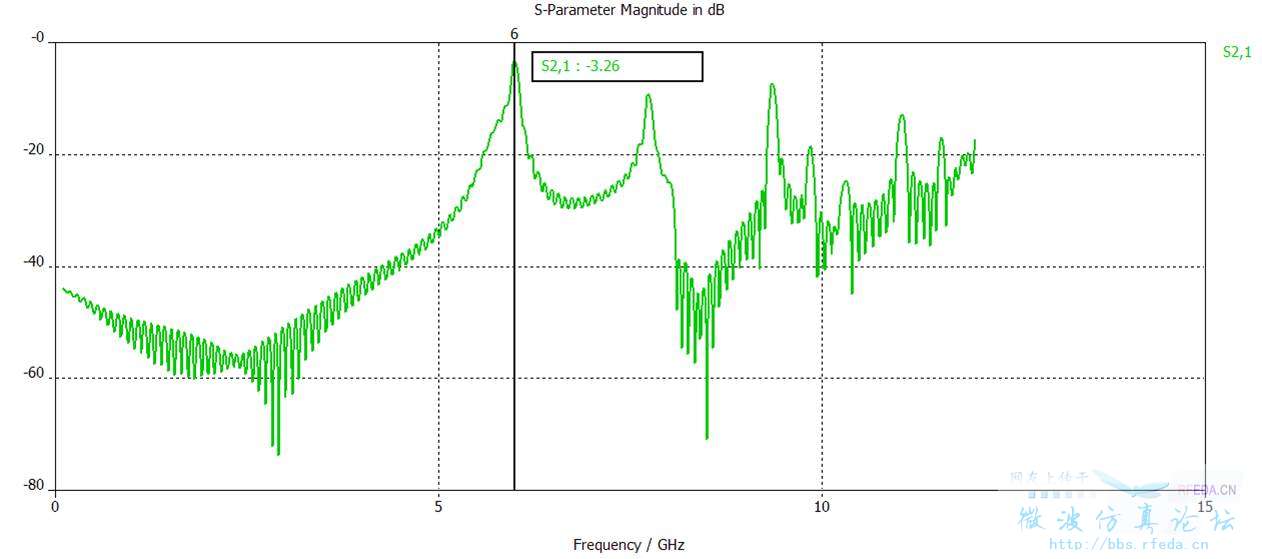

当扫描频率为0.1-12GHz时,获得的仿真结果如图2所示;
当扫描频率为0-12GHz时,获得的仿真结果如图3所示。
为什么在峰值6G处,插损不一样?
请大家指点。
当扫描频率为0.1-12GHz时,获得的仿真结果如图2所示;
当扫描频率为0-12GHz时,获得的仿真结果如图3所示。
为什么在峰值6G处,插损不一样?
请大家指点。
根据你的仿真结果来看,应该是仿真时间需要加长,建议将能量衰减做到-40dB甚至更低再看看。
1. 模型如果没有cut-off frequency的话,尽量加上0频,可以减少一半的excitation analysis时间。
2. 仿真的频带比较宽,因此很容易出现波纹,在仿真时间可以接受的范围内,尽量提高accuracy。
3. 仿真是否能得到准确的结果由mesh configuration决定,因此,如果你有时间运行adaptive mesh refinement的话,以它的结果为准。
