快速S参数仿真灰色 不可选

05-08

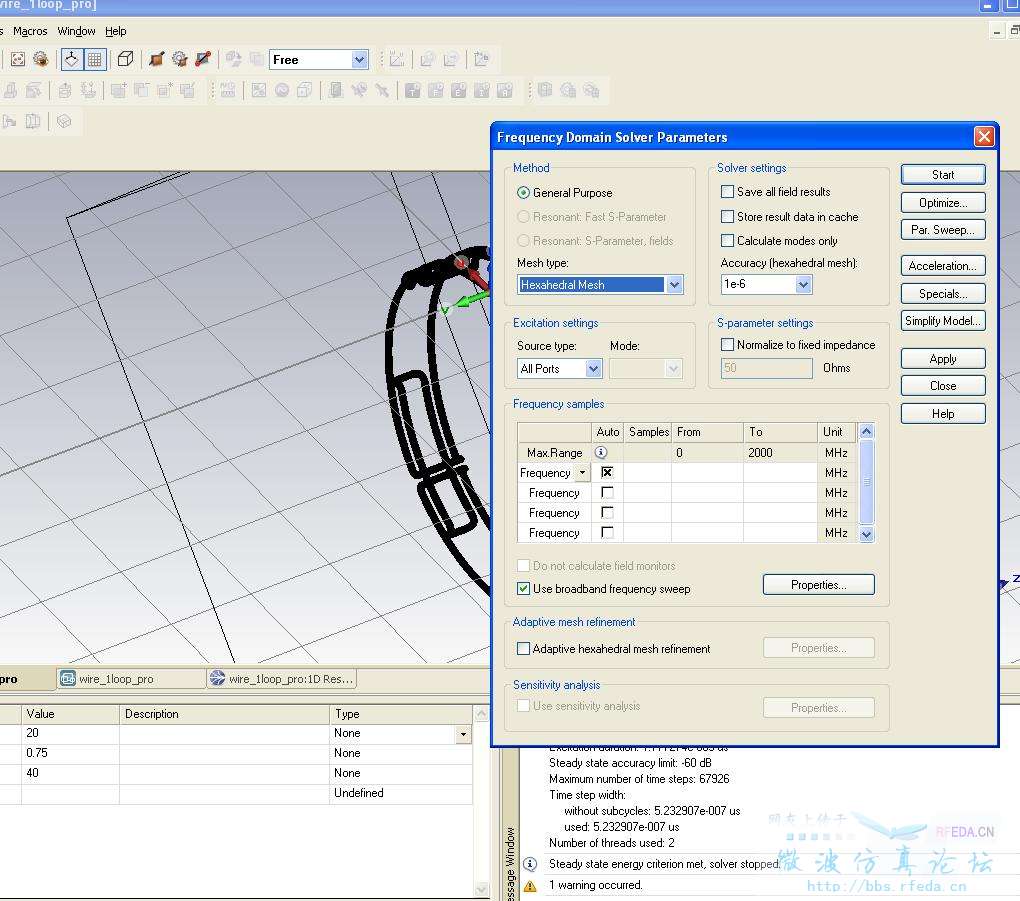

先简单介绍一下我的天线模型, 利用系统自带的wire antenna的模板,端口用的discrete port,在我的frequency solver中不能用执行快速s参数仿真,该选项是灰色的,这个不知道是否是我的设置的原因,还请大家赐教,图片在附件中。



非常感谢

要启动Resonant: Fast S-Parameter,必须设置以下的参数:
Set Units
Background Material
Frequency
Boundary Conditions
Waveguide Ports / Discrete Ports
这些都已经设置了么?
另外,我不清楚这个需不需要license才能激活。

谢谢hefang回复,
刚才说的
units,
frequency,
boundary,
...
这些首先肯定是设置了,另外因为我新建的也是通过系统的template中的wire antenna进行创建 模板也有一些最基本的设置。
所以我也怀疑是与license有关系,所以也想看看大家有没有遇到同样的问题。另外我也准备发信去问问CST 看看他们怎么解释
P.S.现在等一个S参数都花了很多时间,我每天基本上就不能做什么了,呵呵,痛苦死我了。

maybe the mesh type, did you try ?

Hexahedral是默认的网格模式,要使用Tetrahedral网格需要购买它的license。帮助文件里并没有说一定要使用四面体网格。

hefang你是对的,确实是license的原因,下面是CST的回复,还得再问问他们,
"There seems to be more than one license for CST available at your university.  Some of them can make use of this solver and some not.  Please let me know which license you are using on your computer and I will let you know if the solver is included."

嗯,看来你们学校并不是统一买的site license。

是的,我们是实验室分开买的 他们已经确定是我的license的问题, 这个问题也可以结了,也就是因为license的原因所以是灰色的,以前我还心存侥幸.....
