请教HFSS中设置色散媒质的问题(有详细说明)
05-08
我想设置材料的面电导率(bulk conductivity)随频率变化,先add material,出现添加材料的窗口,里面有相对介电常数,相对磁导率,面电导率等一堆属性,但发现在type标签下只有相对磁导率可以设置nonlinear并出现频率曲线窗口,其他就只有simple和anistropic两个选项,好像都不能设置随频率变化...实在找不到该在什么地方设啊,麻烦各位高手看看,谢谢!在线waiting...

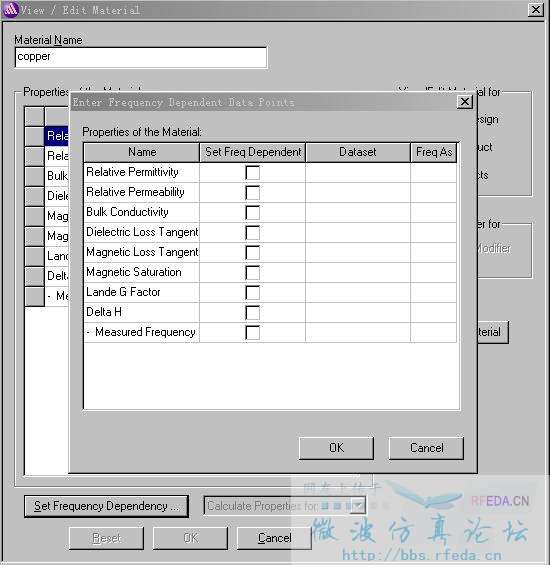

貌似有人已经问过,我也回答过了,在左下角有个可以选择设置频率变化的,你自己找下看看吧。
看见了吗?应该是这样的哦,你再试下
甚为感谢!没发现原来要点空白处....实在是太隐蔽了
小弟也遇到这个问题,不知前辈有没有解决这个问题?
