HFSS怎么看E面和H面方向图?
怎么用HFSS看天线的E面和H面方向图?
教教我啊?
在result里边,你把SWEEP 主扫描theta和phi换一下就可以了。对于一般线极化的天线。
请您说清楚啊?theta,对应E面
phi , 对应H面?是这样的吗?
垂直极化是这样的,通过电场的面为E面,通过磁场的面为H面.
E面指的是电场矢量所在的平面,跟你具体的天线形式有关系,不能说theta就对应E面,phi就对应H面。
首先,要看你的具体模型在HFSS中的方位如何
其次,E面还是H面就需要天线知识来判断,
最后,选择固定的phi或theta,在HFSS中画出此方向图
先找出最大辐射方向,过此方向和电场方向的面即是E面,那么过最大辐射方向且与E面垂直的面即是H面。
e面、h面和theta、phi不是绝对的对应,和你放置天线的方式有关
我觉得6楼的说的有道理啊
正好自己也在仿真HFSS模型,要看E面、H面的方向图,搜索到了这个帖子。
以下把我的详细步骤写上来,供参考(HFSS12)。
1.首先确定天线的最大辐射方向(也可根据天线理论或常识),以下是通过HFSS生成的图形来判别:
在仿真结束后,画出天线的3D增益方向图,首先添加了一个完整的辐射球面,选择工程树下的Radiation——Insert Far Field Setup——Infinite Sphere ,保持默认的phi从0~ 360,theta从0~180。
其次,Results——Create Far Fields Reports——3D Polar Plot,确认geometry选择的是3D,Category选择(Gain Gain),Quantity(GainTotal),Funtion(db)
最后,根据3D增益方向图确定最大辐射方向(数值最高点与原点的连线方向)
2. 选中模型的天线部分后,右键Plot Fields——E——Vector_E,即可看到电场的方向;同样Plot Fields——H——Vector_H

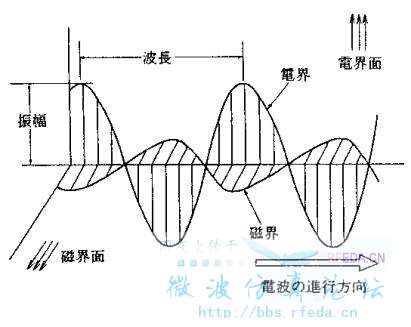

3. 一般需要放大来观察电场E和磁场E的方向。可以结合下图来看:
4. 过最大辐射方向和电场方向的面即是E面,过最大辐射方向且与E面垂直的面即是H面。

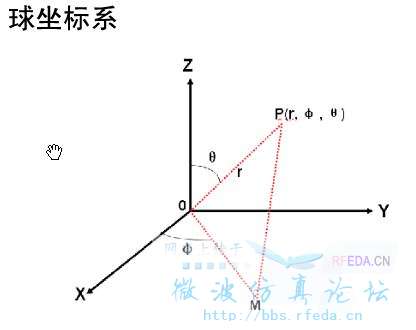

5.已经确定E面和H面分别对应的是哪个平面后,再根据球坐标系来确定phi和theta哪一个要取定值,即phi和theta中有一个固定为一个常值,另一个取所有可能值,具体情况要具体分析:
phi,theta取值完毕后,可绘制相应的平面方向图。
以上是我的步骤,比较繁细
9楼是迄今见过最详细的介绍了,赞!
不错,很详细,很生动
太给力了……
学习了。
我想得和9楼一样,同学告诉我2楼的方法,我一直疑问他怎么确定thete 就是E面的
mark。
YM!学习了!收藏一下
学习了谢谢分享
