ADS功率放大器仿真隔直电容和扼流电感问题

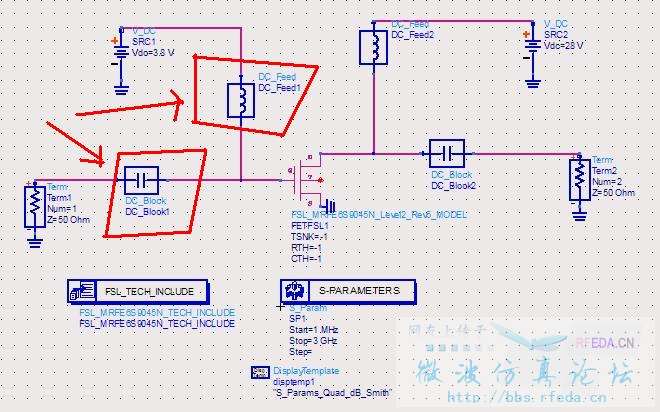

ADS设计PA，进行S参数仿真，和稳定性分析时，仿真电路端口处加入电容，进行隔直处理，栅极和漏极供电电路，加入电感进行扼流处理，谁能解释一下，为什么要做这两种处理呢?实际功放的输入和输出端也要加入隔直电容吗?供电电路必须得做扼流处理吗?有设计经验的朋友多指教 谢谢！

其实表面英文已经很清楚了，DC-Block，隔直作用，当然还有耦合作用，DC-Feed，通直流阻交流，就是扼流作用，实际也可以用四分之一波长高阻线替代，保证电源可以给功率管提供偏置而射频信号不会影响到电源，都是理想元件，最后仿真要用实际器件替代。
