ADS中添加电容电阻的问题
05-08

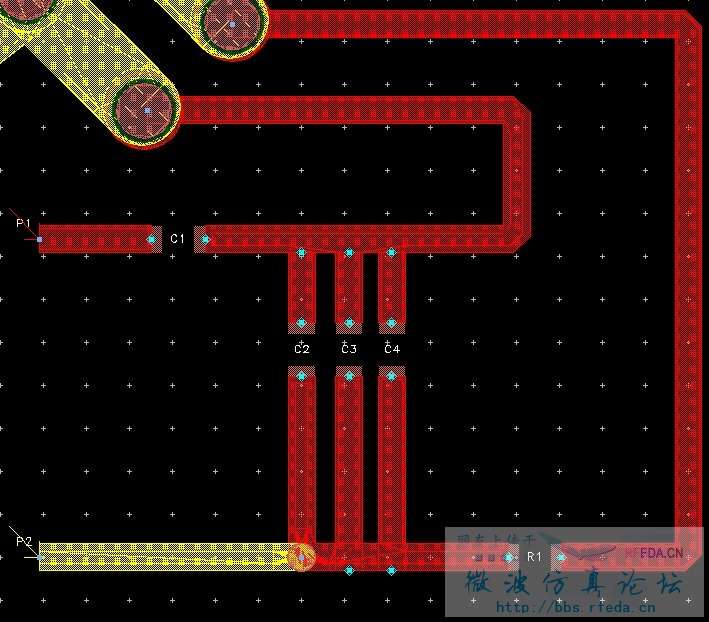

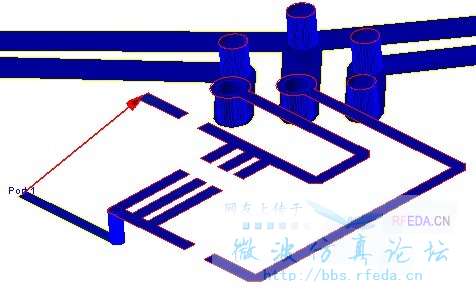

PCB天线仿真。天线的阻抗匹配电路是分立元件设计,想做版图的仿真,天线线圈在版图中直接设计,仿真能够通过,现在想加入匹配电路,即添加电容电阻,进行仿真,选择 compenent artwork中的电容和电阻,仿真结构显示输入阻抗无穷大即电路开路,观察3D模型,发现电容电阻根本没有连接,导线在有电容电阻的地方直接断开,请高手解答一下原因,不胜感激
问题太菜了吗?怎么没有人解答?
版图原理图联合仿真 co—simulation 电容连接处加上internal端口 momentum——componet——creat 把版图转为一个componet 就能在原理图里面用了
好像是电容电阻和你的微带不在一个层上吧,你用联合仿真比较好
