ADS设计威尔金森功分器的问题
05-08
用ADS设计一个中心频率为2.4GHz的威尔金森功分器,原理图中一般微带线的长度L初始值设定为多少合适?
我的原理图仿真结果如下:

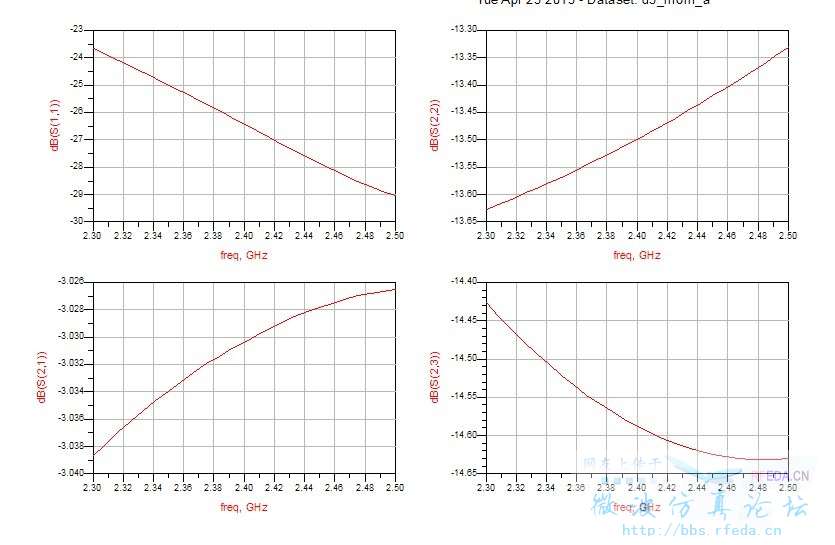

但版图仿真就变成这样了:
请问我要怎么修改我的原理图和优化呢?试了几次都找不到窍门,还请有经验的大神指教一二!

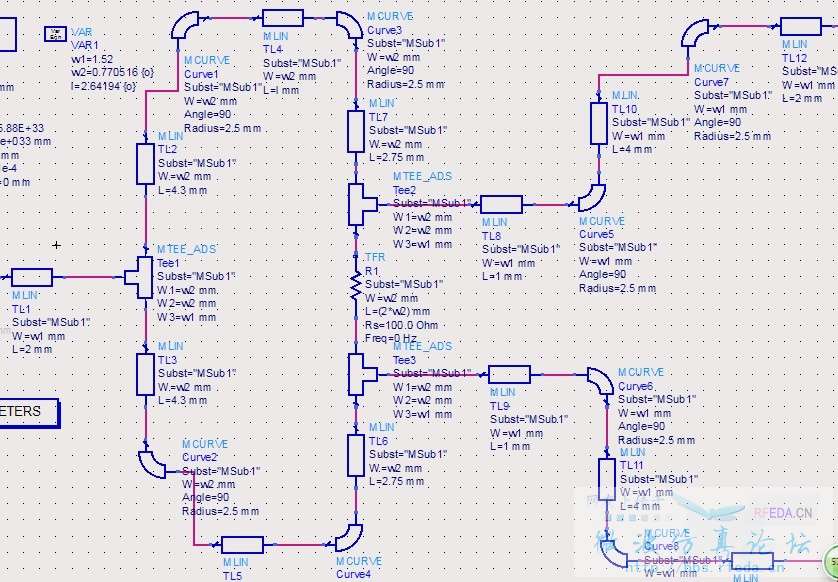

我的原理图是这样的:
我的原理图仿真结果如下:
但版图仿真就变成这样了:
请问我要怎么修改我的原理图和优化呢?试了几次都找不到窍门,还请有经验的大神指教一二!
我的原理图是这样的:
你先计算一下长度,然后再优化!生成版图后会有变化的,在生成的版图里再优化!
小编留言:
在生成的版图里怎么优化?不是返回原理图中优化吗?
