仿真LNA的S11的最低点
05-08

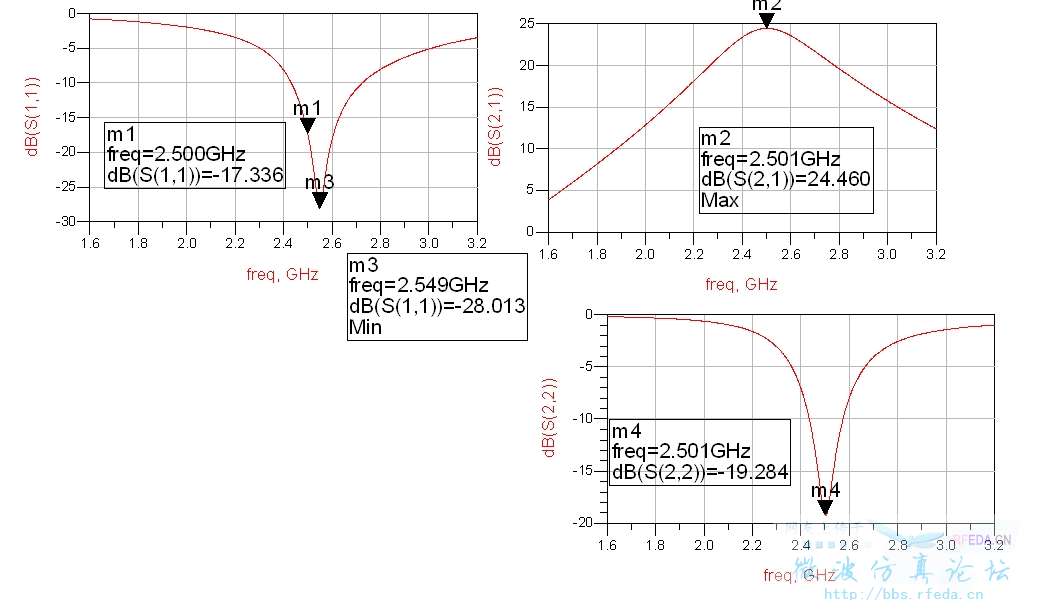

我按老师的例子仿真了一个LNA,我想让工作频率是2.5G,最后方针得到的S参数如下图,S11的最低值在2.549G,这是不是表示我仿真的LNA的工作频率是在2.549G啊,真心弄不懂,工作频率到底是在哪里确定的啊,是由S11的最低值确定的么,我看其他的好像都这样。求教啊,谢谢!
自顶 求通晓这方面的人解答
这样差不多能用就行了吧
最低的在哪里,一般就说最佳工作在哪里,但还有一个带宽的概念,一般低于-10dB的频点都可以,但是效果最佳的还是那个最低点,因为那个地方反射最小嘛
有带宽的,在带宽范围内就行
